Giải Pháp Báo Động Khi Bồn Nước Cạn & Máy Bơm Sự Cố: An Toàn 12V, Chống Cháy Bơm Tuyệt Đối

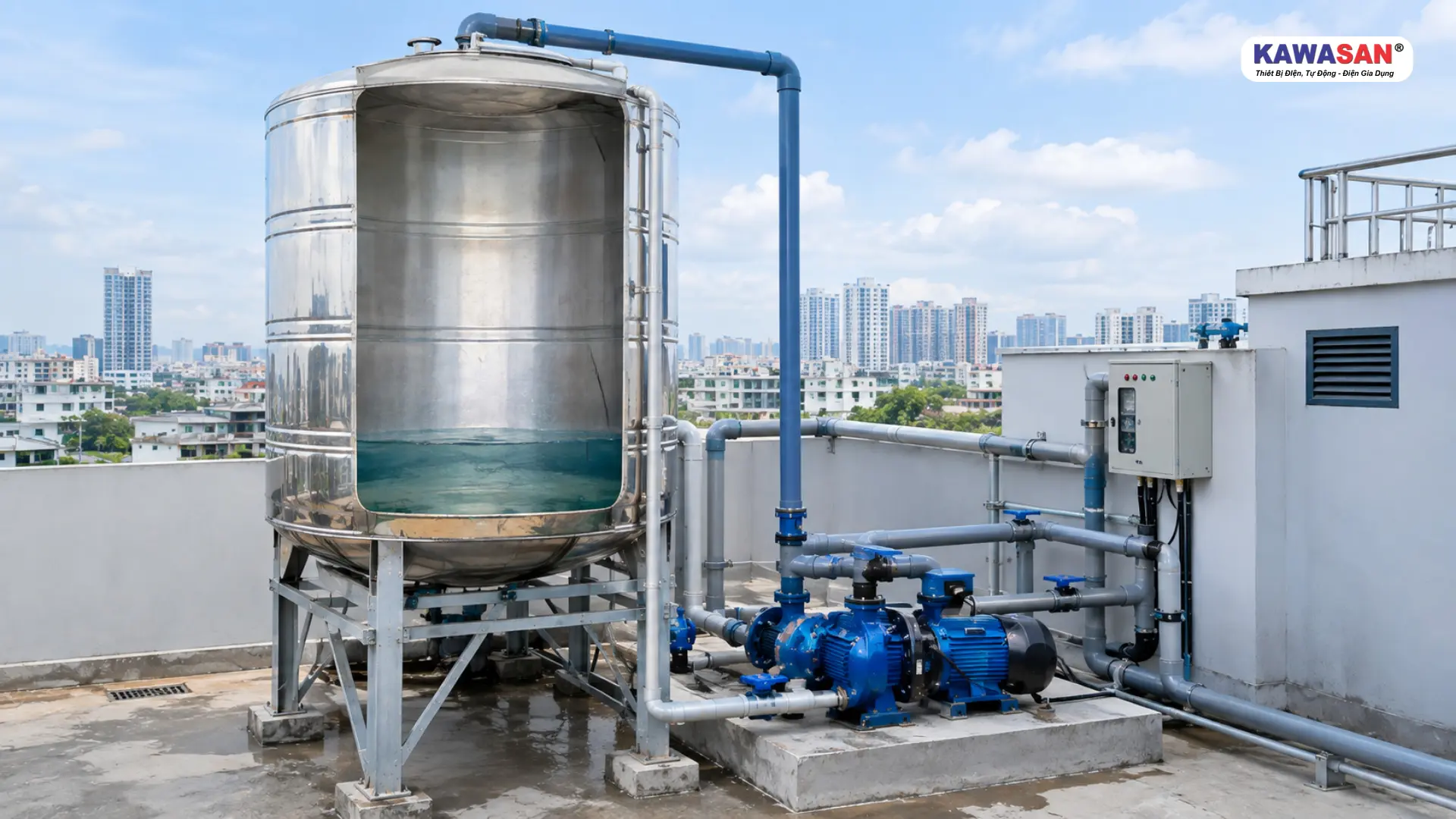

Trong các hệ thống cấp nước cho khu chung cư, tòa nhà văn phòng, căn hộ dịch vụ, khách sạn và nhà xưởng sản xuất, việc máy bơm tự động chạy khi bồn cạn nước là quy trình hoàn toàn bình thường. Tuy nhiên, rủi ro lớn nhất lại nằm ở tình huống bồn đã cạn đến mức báo động nhưng máy bơm vẫn không cấp được nước vào bồn do máy bơm hư hỏng, cháy tụ, kẹt cánh quạt, mất nước mồi hoặc nguồn nước thủy cục/bể ngầm bị mất.

Đặc biệt, khi máy bơm vẫn chạy nhưng không lên nước, nếu không phát hiện kịp thời có thể dẫn đến:

• Máy bơm chạy khô (chạy không nước), làm nóng máy, cháy động cơ và lãng phí điện năng.
• Hệ thống hết sạch nước dùng, ảnh hưởng đến sinh hoạt của cư dân, khách lưu trú hoặc làm gián đoạn dây chuyền sản xuất.

Để hạn chế nguy cơ này, Kawasan giới thiệu Giải Pháp Báo Động Hú Còi Tự Động Khi Bồn Cạn Sự Cố – sự kết hợp giữa phao chống cạn, công tắc phao KW-M15, bộ điều khiển phao an toàn 12VDC SPC01 và còi báo động công suất lớn AL03D-220V.

Hệ thống đóng vai trò như một lớp cảnh báo bổ sung cho công tắc phao bơm thông thường. Khi máy bơm không thể cấp nước và mực nước tiếp tục giảm xuống mức nguy hiểm, phao sẽ kích hoạt còi báo để bộ phận kỹ thuật xử lý kịp thời.

1. Tại Sao Cần Giải Pháp Báo Động Khi Bơm Không Cấp Nước?

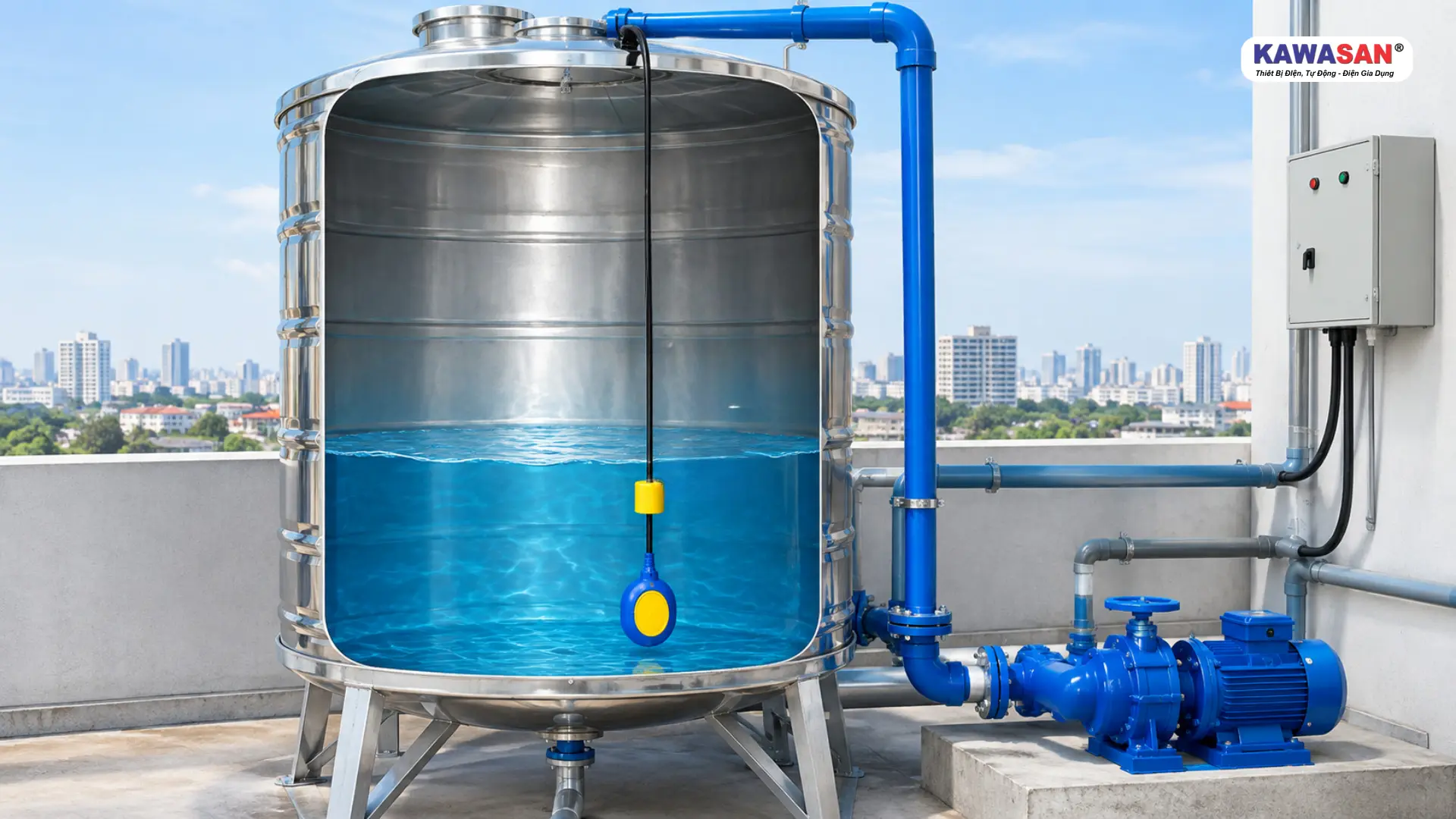

Thông thường, phao điện bồn nước sẽ điều khiển máy bơm bật khi mực nước xuống thấp và tự tắt khi bồn đầy. Tuy nhiên, nếu máy bơm đã được kích hoạt nhưng nước vẫn không được bơm lên bồn thì mực nước sẽ tiếp tục giảm.

Giải pháp phao chống cạn tập trung vào mực nước cảnh báo sự cố, nằm thấp hơn mức khởi động bơm thông thường.

Khi nước xuống đến vị trí này, hệ thống sẽ kích hoạt còi cảnh báo.

Phát hiện sớm sự cố máy bơm

Còi chỉ hú khi bồn đã xuống dưới mức bơm thông thường nhưng nước vẫn không được cấp trở lại. Nhờ đó, ban quản lý tòa nhà hoặc kỹ thuật nhà xưởng có thể nhanh chóng phát hiện các tình trạng như:

• Máy bơm hư hỏng.
• Cháy tụ.
• Kẹt cánh quạt.
• Mất nước mồi.
• Cạn bể ngầm.
• Mất nguồn nước thủy cục.
• Phao điều khiển máy bơm bị hư.
• Máy bơm vẫn chạy nhưng không lên nước.

Bảo vệ máy bơm và tiết kiệm điện

Khi máy bơm chạy liên tục nhưng không có nước, động cơ có thể nóng lên và dẫn đến cháy cuộn dây hoặc giảm tuổi thọ máy.

Việc lắp thêm phao điện chống cạn giúp cảnh báo sớm để kỹ thuật viên kiểm tra, ngắt máy bơm và xử lý sự cố trước khi hư hỏng nghiêm trọng hơn.

Đồng thời, hệ thống cũng hạn chế tình trạng máy bơm hoạt động nhiều giờ nhưng không mang lại hiệu quả, gây lãng phí điện năng.

An toàn với điện áp phao 12VDC

Tín hiệu từ bồn nước truyền về bộ điều khiển SPC01 sử dụng điện áp thấp 12VDC, giúp tăng mức độ an toàn tại khu vực bồn nước, mái nhà hoặc nơi có độ ẩm cao.

Đảm bảo hệ thống cấp nước vận hành liên tục

Giải pháp đặc biệt phù hợp cho khách sạn, chung cư, nhà xưởng và tòa nhà văn phòng – những nơi mà việc mất nước đột ngột có thể ảnh hưởng lớn đến sinh hoạt, dịch vụ hoặc sản xuất.

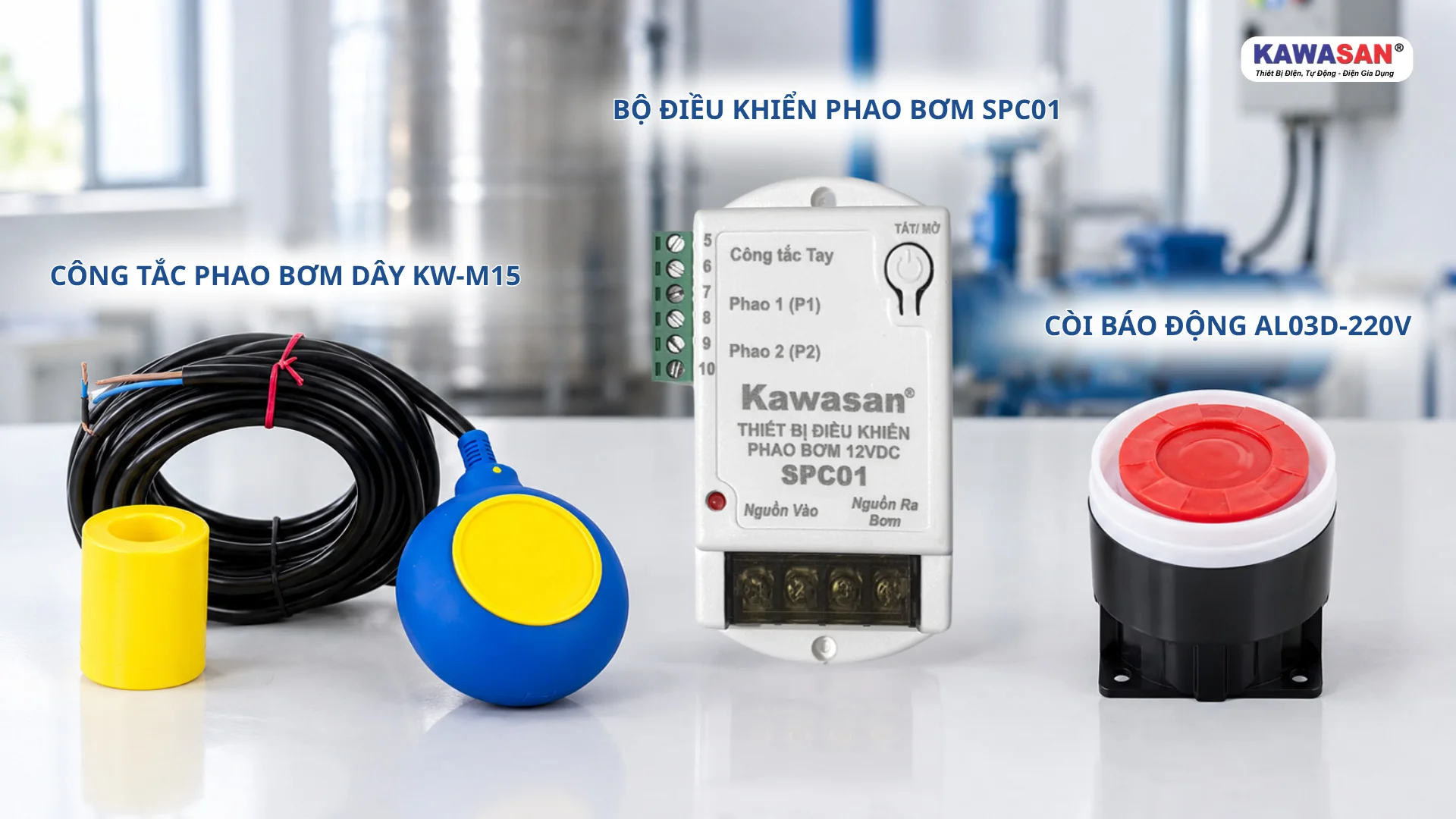

2. Các Thiết Bị Trong Hệ Thống Báo Động Sự Cố Cạn Bồn

Hệ thống sử dụng 3 thiết bị chính của Kawasan:

2.1. Công Tắc Phao Bơm Dây KW-M15 (Mã Dây 2 Mét / 5 Mét)

Công Tắc Phao Bơm Dây KW-M15 được đặt tại mức nước cảnh báo sự cố, thấp hơn mức khởi động máy bơm thông thường.

• Chức năng: Phát hiện khi nước xuống đến mức cảnh báo.
• Cấu tạo: Dây dẫn bọc nhựa chống nước cao cấp, đi kèm quả tạ nhựa để định vị mức nước.
• Nguyên lý: Phao có 3 dây gồm Đen – COM, Xanh dương – NC và Nâu – NO.

Khi bồn nước ở mức an toàn, phao nổi ngửa lên. Khi bồn cạn đến mức sự cố, phao chìm và dốc xuống, đóng tiếp điểm giữa dây Đen và Xanh dương.

Trong hệ thống này, KW-M15 hoạt động như một phao chống cạn hoặc phao điện chống cạn, gửi tín hiệu cảnh báo khi mực nước xuống quá thấp.

2.2. Bộ Điều Khiển Phao Bơm 12VDC Kawasan SPC01

Bộ Kawasan SPC01 nhận tín hiệu từ công tắc phao và điều khiển còi báo động.

• Chức năng: Hạ áp nguồn 220VAC xuống 12VDC an toàn cấp cho phao, đồng thời đóng rơ-le kích hoạt còi khi phao báo sự cố.
• Thông số: Nguồn vào và ra bơm 110–240VAC, nguồn ra tiếp điểm phao 12VDC.
• Đặc điểm: Thiết kế nhỏ gọn, dễ lắp vào tủ điện kỹ thuật và có đèn LED báo trạng thái trực quan.

Việc sử dụng điện áp 12VDC tại tiếp điểm phao giúp tăng mức độ an toàn khi lắp đặt tại khu vực bồn chứa nước.

2.3. Còi Báo Động 220V Kawasan AL03D-220V

Còi AL03D-220V có nhiệm vụ phát tín hiệu âm thanh khi hệ thống phát hiện mực nước xuống mức cảnh báo.

Thông số kỹ thuật:

• Nguồn điện: AC 110–220V.
• Âm lượng: 110dB.
• Thời gian báo: Báo liên tục cho đến khi kỹ thuật viên kiểm tra, ngắt nguồn hoặc nước được cấp trở lại.

Âm lượng lớn giúp ban quản lý, bảo vệ hoặc kỹ thuật viên nhanh chóng nhận biết sự cố để xử lý.

3. Nguyên Lý Hoạt Động Của Hệ Thống

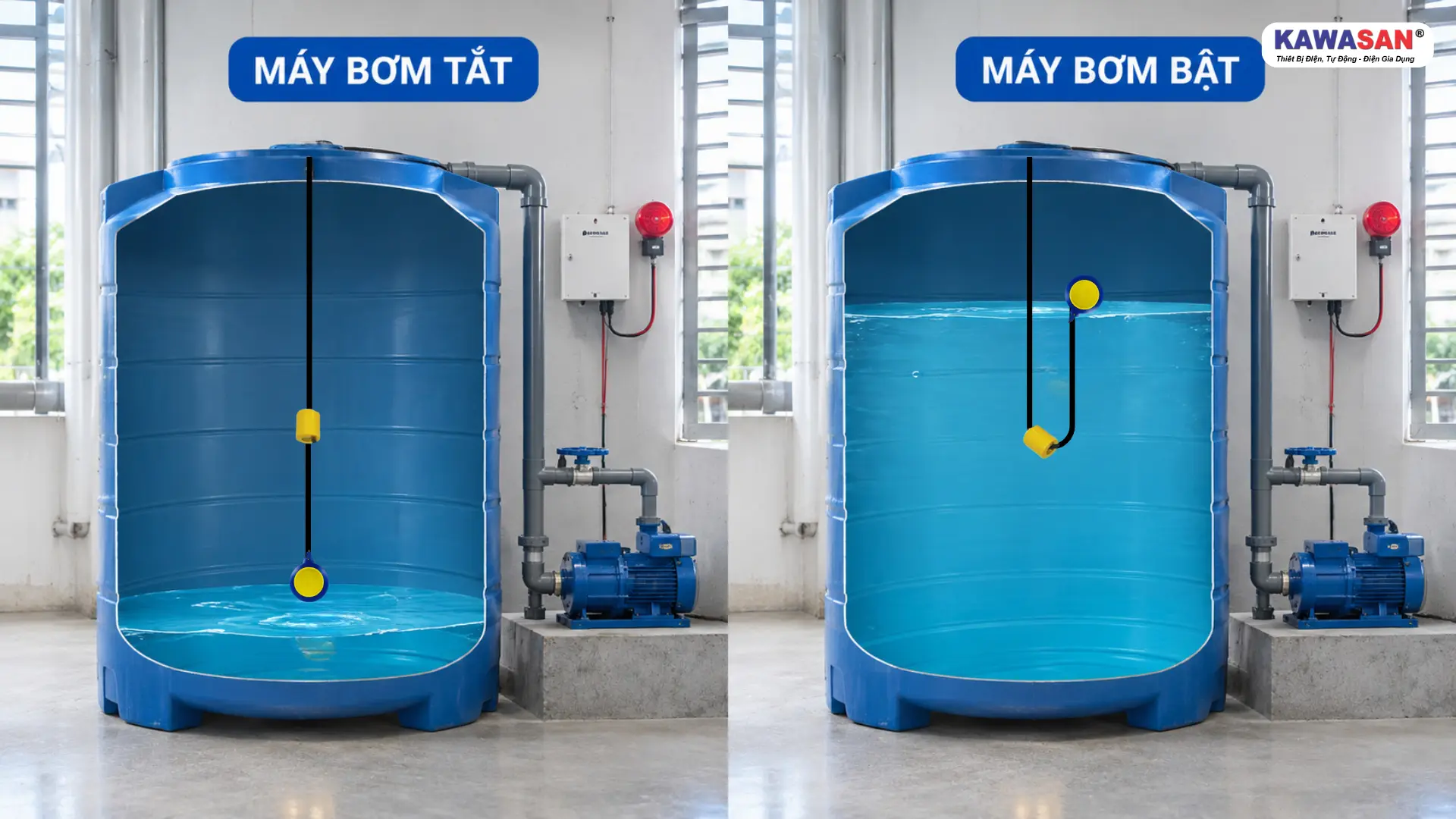

3.1. Trạng thái vận hành bình thường

Khi hệ thống hoạt động bình thường:

• Mực nước dao động từ mức trung bình đến đầy.
• Công tắc phao bơm điều khiển máy bơm bật/tắt theo mực nước.
• Khi nước xuống mức cần bơm, máy bơm hoạt động.
• Khi nước đầy, máy bơm tự động tắt.

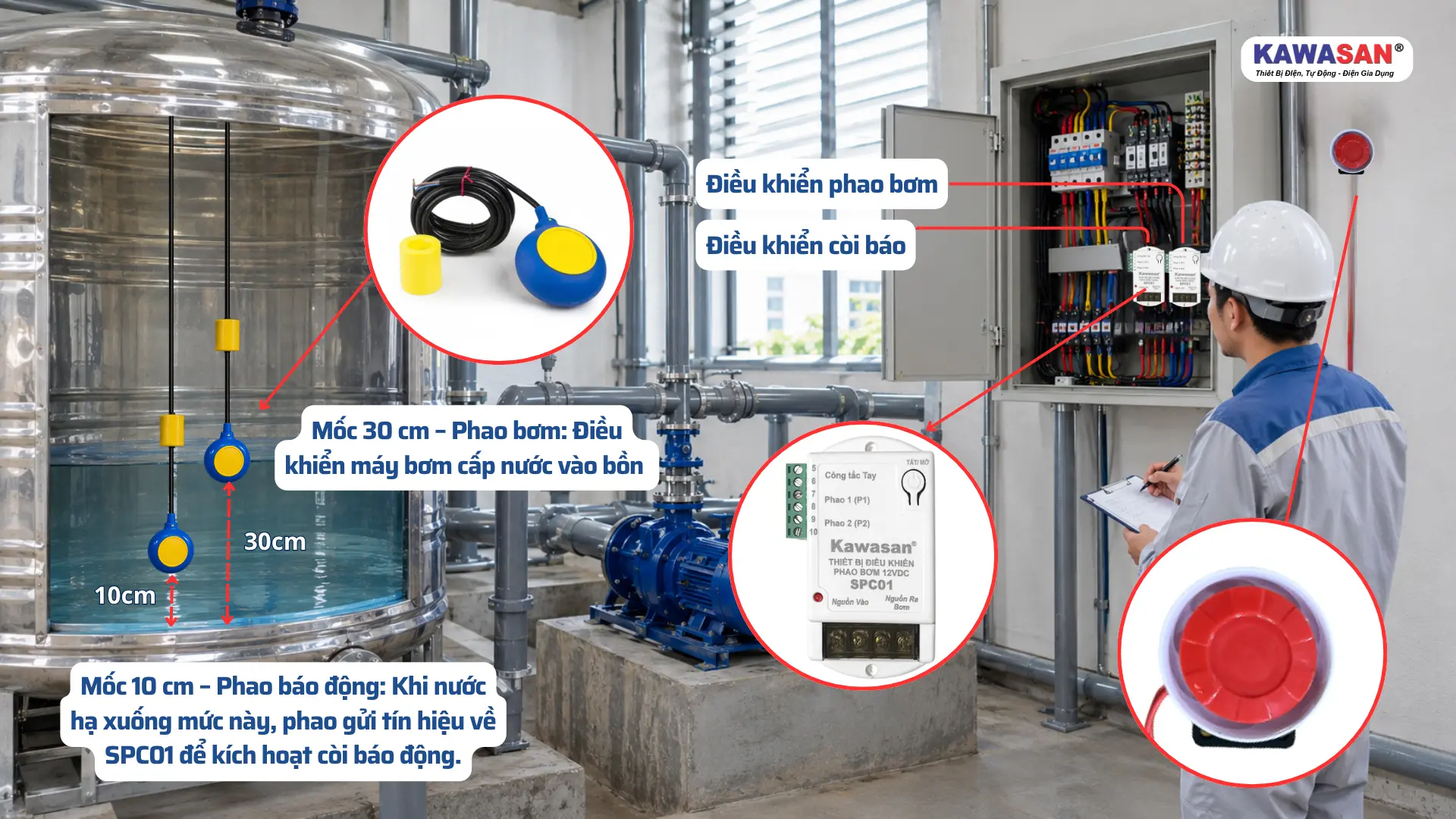

Phao báo động KW-M15-2m được lắp tại mức nước thấp phía dưới, thường thấp hơn mức của phao điều khiển bơm tối thiểu khoảng 20cm.

Trong trạng thái bình thường, phao KW-M15 vẫn nổi ngửa lên, tiếp điểm hở, bộ SPC01 ở trạng thái chờ và còi AL03D-220V không hoạt động.

3.2. Trạng thái sự cố khi bồn cạn

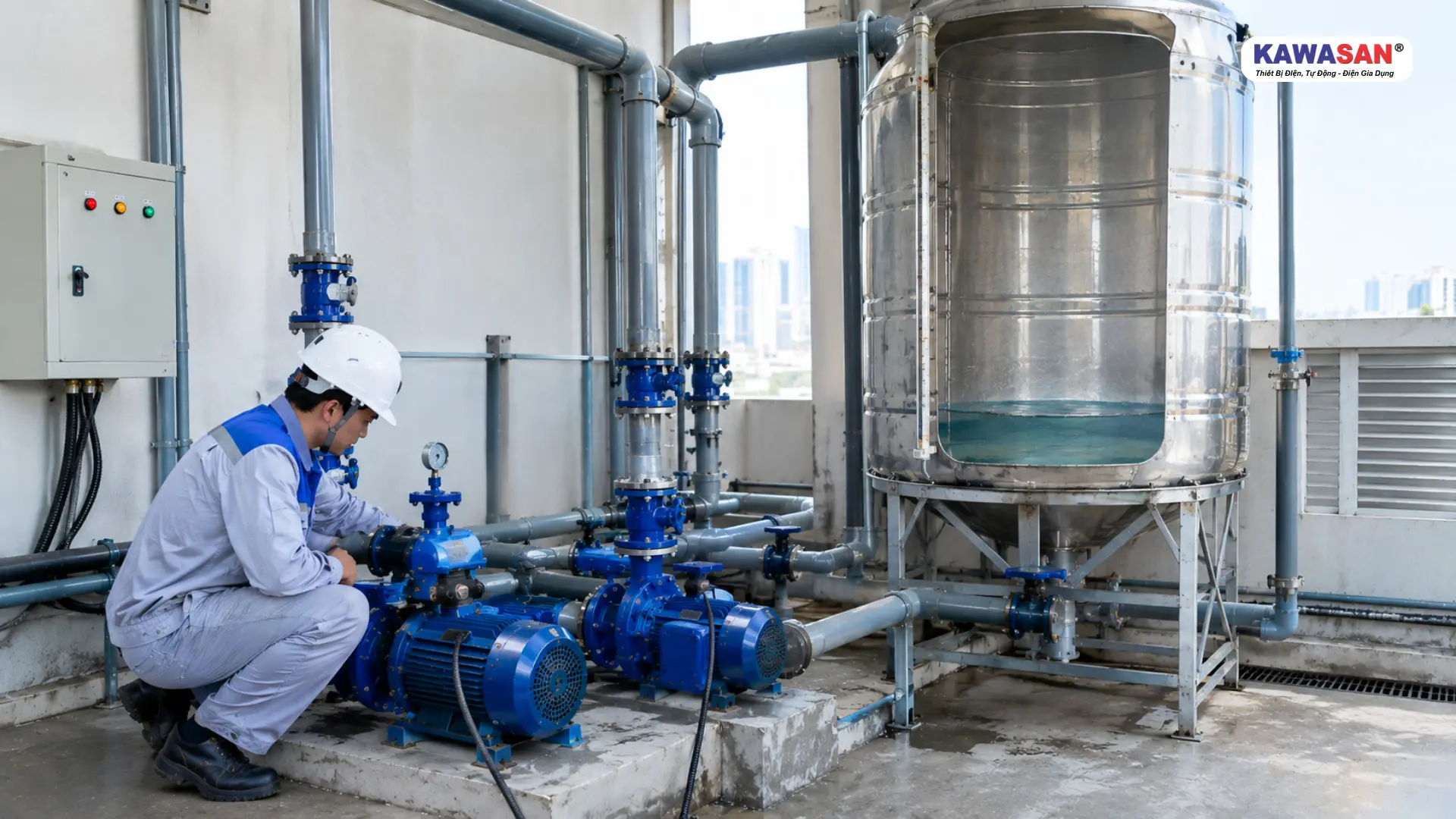

Khi máy bơm bị cháy, hư hỏng, mất nước mồi, cạn bể ngầm hoặc máy bơm vẫn chạy nhưng không lên nước, mực nước trong bồn sẽ tiếp tục giảm.

Khi nước xuống thấp hơn mức của phao điện bồn nước điều khiển máy bơm và tiếp tục chạm đến vị trí phao cảnh báo:

1. Phao KW-M15 dốc đầu xuống.
2. Tiếp điểm giữa dây Đen và dây Xanh dương đóng lại.
3. Bộ SPC01 nhận tín hiệu mức nước thấp.
4. Rơ-le của SPC01 đóng và cấp nguồn 220V ra còi AL03D-220V.
5. Còi hú lớn 110dB để báo cho bộ phận kỹ thuật.

Nhờ đó, hệ thống giúp phát hiện sự cố trước khi bồn nước cạn hoàn toàn.

4. Các Bước Lắp Đặt & Đấu Nối Bộ SPC01 Với Phao Và Còi Báo

Bước 1: Lắp đặt phao tại vị trí cảnh báo sự cố

Thả phao KW-M15 vào bồn nước và điều chỉnh quả tạ sao cho phao nằm tại mức nước thấp nhất cần cảnh báo, bên dưới mức nước khởi động máy bơm thông thường.

Vị trí này giúp phao chống cạn chỉ kích hoạt khi hệ thống bơm thực sự có dấu hiệu bất thường.

Bước 2: Đấu nối dây tín hiệu phao vào bộ SPC01

Thực hiện đấu dây như sau:

• Nối Dây Đen của phao vào Chân 7 – Phao 1 (P1).
• Nối Dây Xanh dương của phao vào Chân 8 – Phao 1 (P1).
• Dây Nâu không sử dụng, cần quấn băng keo điện cách điện.
• Dùng một đoạn dây ngắn nối thông Chân 9 và Chân 10 trên bộ SPC01.

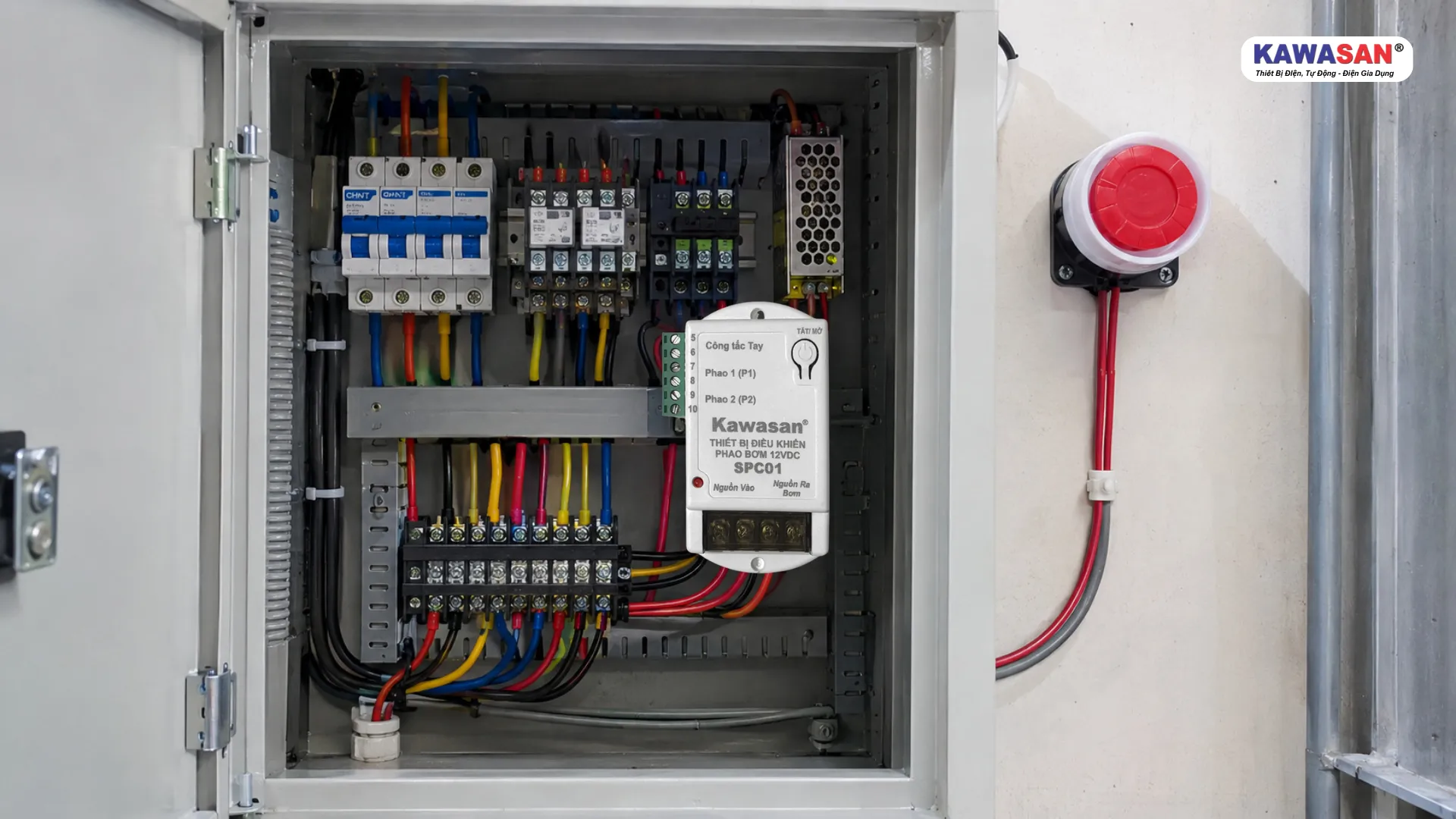

Bước 3: Đấu nối còi báo động và nguồn điện

• Nối 2 dây của Còi Báo Động AL03D-220V vào 2 chân Nguồn Ra Bơm của bộ SPC01.
• Nối nguồn điện 220VAC vào 2 chân Nguồn Vào của bộ SPC01.

Khi phao điện chống cạn phát hiện nước xuống mức cảnh báo, SPC01 sẽ kích hoạt còi báo động.

5. Ứng Dụng Thực Tế Cho Các Công Trình Lớn

Giải pháp phao chống cạn có thể ứng dụng tại nhiều loại công trình:

• Chung cư & căn hộ dịch vụ: Giúp ban quản lý phát hiện sớm sự cố trước khi bồn hết nước và ảnh hưởng đến cư dân.
• Khách sạn & resort: Đảm bảo hệ thống nước sinh hoạt và nước nóng trung tâm duy trì ổn định.
• Tòa nhà văn phòng: Giúp phát hiện nhanh sự cố máy bơm trung tâm, hạn chế gián đoạn hoạt động.
• Nhà xưởng & cơ sở sản xuất: Bảo vệ hệ thống cấp nước, làm mát máy móc và hạn chế gián đoạn dây chuyền sản xuất.

Đặc biệt, tại những công trình sử dụng máy bơm tự động và bồn nước đặt ở vị trí khó kiểm tra thường xuyên, việc bổ sung công tắc phao cảnh báo mức cạn sẽ giúp quá trình vận hành chủ động hơn.

6. Mua Thiết Bị Kawasan Chính Hãng Ở Đâu?

Công ty Cổ phần SX-TM-DV Thế Bảo – thương hiệu Kawasan cung cấp đầy đủ các giải pháp điều khiển, an toàn và tự động hóa cho hệ thống điện nước công nghiệp và dân dụng.

Các thiết bị sử dụng trong giải pháp gồm:

• Công Tắc Phao Bơm Dây KW-M15.
• Bộ Điều Khiển Phao Bơm 12VDC Kawasan SPC01.
• Còi Báo Động 220V Kawasan AL03D-220V.

Cam kết chất lượng: Hàng chính hãng, độ bền cao.

Bảo hành: 24 tháng chính hãng, 1 đổi 1 trong 30 ngày nếu có lỗi sản xuất.

Tư vấn kỹ thuật: Đội ngũ kỹ sư hỗ trợ khảo sát và tư vấn sơ đồ đấu nối phù hợp cho từng dự án.
