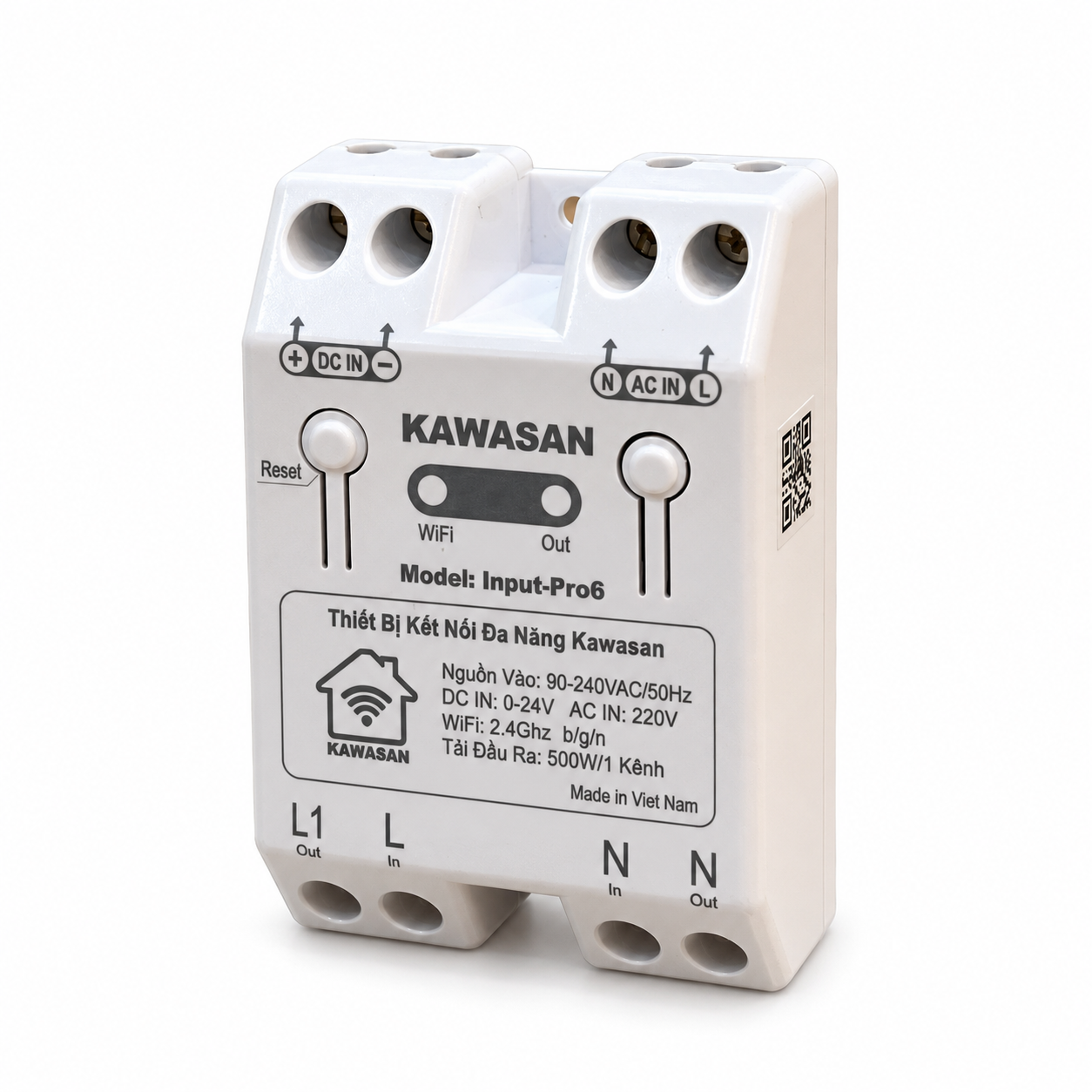

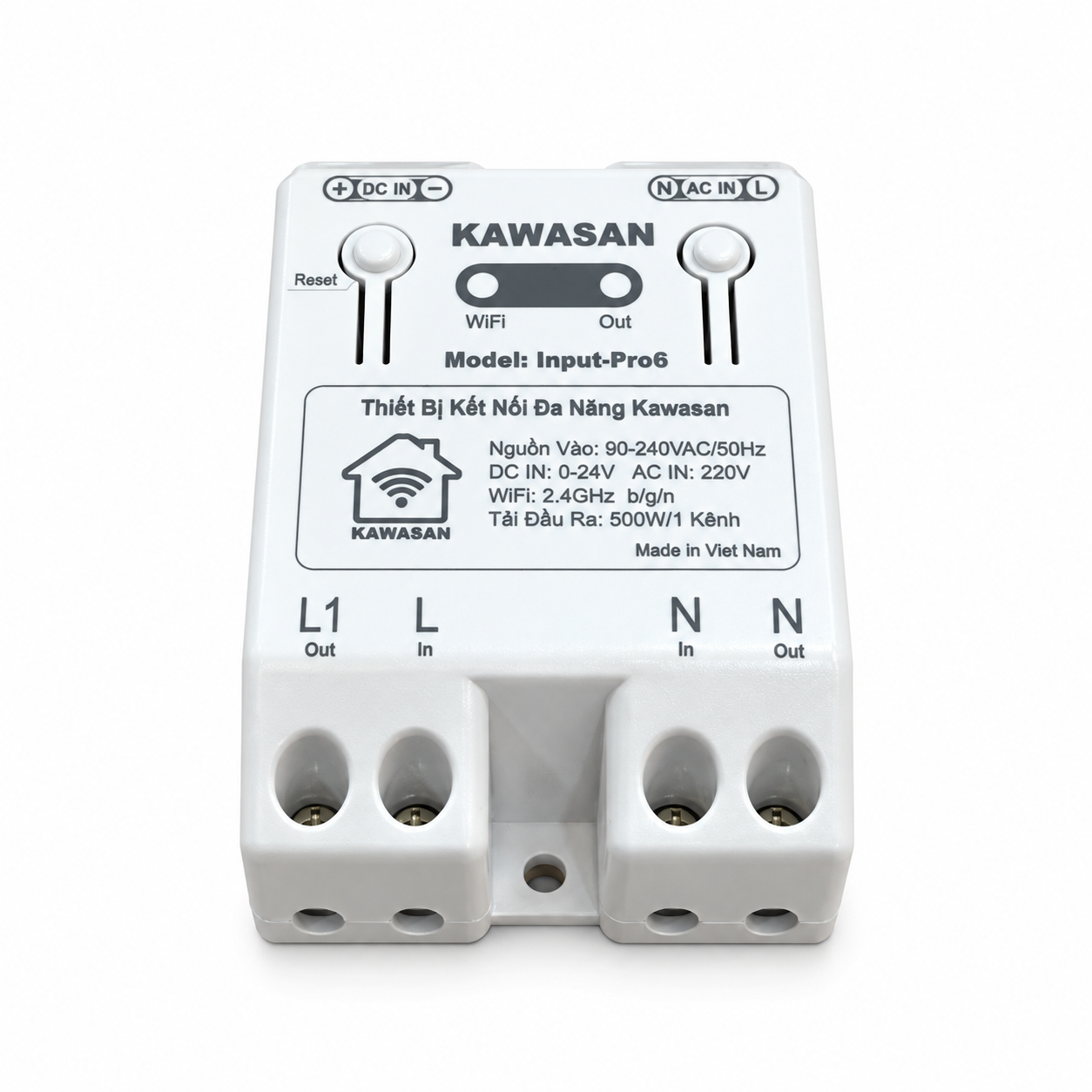

Thiết Bị Kết Nối Đa Năng KAWASAN Input-Pro6 – Kết Nối Cảm Biến, Điều Khiển Thiết Bị Qua WiFi

Thiết bị kết nối đa năng KAWASAN Input-Pro6 là module trung gian giúp tiếp nhận tín hiệu từ nhiều loại cảm biến khác nhau và điều khiển thiết bị điện theo tín hiệu nhận được. Sản phẩm hỗ trợ cả đầu vào AC 220V, đầu vào DC 0–24VDC và tiếp điểm khô, phù hợp với nhiều hệ thống điện tự động. Nhờ khả năng kết nối WiFi, Input-Pro6 có thể đưa hệ thống lên ứng dụng KAWASAN để việc quản lý và mở rộng các giải pháp điều khiển trở nên linh hoạt hơn.

Kết Nối Linh Hoạt Với Nhiều Loại Cảm Biến

Input-Pro6 được thiết kế với hai nhóm đầu vào riêng biệt là DC-IN và AC-IN, giúp thiết bị tương thích với nhiều dạng tín hiệu khác nhau.

Đầu Vào DC-IN

Cổng DC-IN dùng cho điện áp 0–24VDC, tiếp điểm khô hoặc các cảm biến có ngõ ra dạng tiếp điểm. Trong sơ đồ kết nối, Beam báo động hàng rào BS60M được đưa tín hiệu về DC-IN của Input-Pro6. Khi Beam phát hiện có vật cắt tia và thay đổi trạng thái đầu ra, Input-Pro6 sẽ tiếp nhận tín hiệu để xử lý và điều khiển thiết bị theo cấu hình đã cài đặt.

Đầu Vào AC-IN

Cổng AC-IN dùng cho các loại cảm biến có Output 220VAC. Trong sơ đồ, Công Tắc Cảm Ứng Hồng Ngoại SS786 được kết nối với AC-IN của Input-Pro6. Khi SS786 phát hiện chuyển động và xuất tín hiệu 220VAC, tín hiệu này được truyền về Input-Pro6 để module nhận biết trạng thái và thực hiện điều khiển.

Nhờ hỗ trợ cả AC-IN và DC-IN, Input-Pro6 có thể kết hợp với nhiều loại cảm biến khác nhau mà không bị giới hạn ở một chuẩn tín hiệu duy nhất.

Sơ Đồ Kết Nối Thực Tế

Trong sơ đồ hướng dẫn, Input-Pro6 được kết nối cùng Beam báo động hàng rào BS60M, Công Tắc Cảm Ứng Hồng Ngoại SS786, đèn tải và nguồn điện 220V/50Hz.

1. Cấp Nguồn Cho Input-Pro6

Nguồn điện 220V được đưa vào hai cổng nguồn của module. Dây L được đấu vào cổng L – In, còn dây N được đấu vào cổng N – In. Đây là nguồn cấp chính để Input-Pro6 hoạt động.

2. Kết Nối Beam BS60M

Beam BS60M được sử dụng để phát hiện xâm nhập hoặc phát hiện có vật cắt tia. Ngõ ra của Beam được đưa về DC-IN của Input-Pro6. Khi Beam thay đổi trạng thái, module sẽ nhận tín hiệu và xử lý theo cấu hình đã thiết lập. Kiểu kết nối này phù hợp với các thiết bị có tín hiệu DC 0–24V hoặc tiếp điểm khô.

3. Kết Nối Công Tắc Cảm Ứng Hồng Ngoại SS786

SS786 là công tắc cảm ứng hồng ngoại có ngõ ra 220VAC. Tín hiệu đầu ra của SS786 được đưa vào AC-IN của Input-Pro6. Khi cảm biến phát hiện người và xuất tín hiệu điện, Input-Pro6 sẽ nhận được trạng thái này để xử lý tiếp.

4. Kết Nối Thiết Bị Tải

Thiết bị tải, chẳng hạn như đèn, được đấu vào đầu ra của Input-Pro6. Dây pha tải được đấu vào L1 – Out, còn dây trung tính tải được đấu vào N – Out. Khi Input-Pro6 nhận tín hiệu từ Beam hoặc cảm biến, module có thể điều khiển tải theo thiết lập của hệ thống.

Một Module, Nhiều Tình Huống Sử Dụng

Điểm mạnh của Input-Pro6 nằm ở khả năng làm cầu nối giữa cảm biến và thiết bị điện. Thay vì mỗi loại cảm biến phải sử dụng một bộ điều khiển riêng, Input-Pro6 có thể tiếp nhận nhiều dạng tín hiệu khác nhau và xử lý trên cùng một hệ thống.

Ví dụ: Beam BS60M → Input-Pro6 → Đèn cảnh báo hoặc SS786 → Input-Pro6 → Đèn chiếu sáng. Ngoài hai thiết bị trên, Input-Pro6 còn có thể kết nối với các cảm biến hoặc thiết bị khác có đầu ra phù hợp với AC-IN hoặc DC-IN.

Ứng Dụng Trong Hệ Thống Báo Động Hàng Rào

Khi kết hợp với Beam BS60M, Input-Pro6 có thể được sử dụng tại hàng rào nhà ở, cổng ra vào, kho hàng, nhà xưởng, sân vườn hoặc các khu vực cần kiểm soát. Khi có người đi qua vùng bảo vệ và cắt tia Beam, tín hiệu từ Beam được truyền về Input-Pro6. Từ đó, hệ thống có thể điều khiển thiết bị tải phù hợp theo nhu cầu sử dụng.

Ứng Dụng Với Cảm Biến Hồng Ngoại SS786

Input-Pro6 cũng có thể kết nối với Công Tắc Cảm Ứng Hồng Ngoại SS786 để tạo hệ thống bật tắt tự động theo chuyển động. Giải pháp này phù hợp với các khu vực như hành lang, cầu thang, nhà vệ sinh, lối đi, kho hàng hoặc những vị trí ít người qua lại. Khi SS786 phát hiện người, cảm biến phát tín hiệu 220VAC về AC-IN của Input-Pro6. Module tiếp nhận tín hiệu và điều khiển thiết bị tải theo cài đặt.

Dễ Mở Rộng Hệ Thống Điện Tự Động

Input-Pro6 phù hợp với những hệ thống đã có sẵn cảm biến nhưng muốn bổ sung khả năng điều khiển thông minh. Người dùng có thể tận dụng lại các thiết bị hiện có nếu ngõ ra phù hợp với AC 220V, DC 0–24V hoặc tiếp điểm khô. Nhờ đó, hệ thống điện có thể được nâng cấp linh hoạt hơn mà không cần thay toàn bộ cảm biến, đồng thời dễ dàng mở rộng thêm các chức năng tự động trong tương lai.

Kết Nối Với Ứng Dụng KAWASAN

Input-Pro6 hỗ trợ kết nối với ứng dụng KAWASAN thông qua WiFi. Trong ứng dụng, thiết bị được thêm với tên “Module Input”. Sau khi được thêm vào ứng dụng, Input-Pro6 trở thành một phần trong hệ thống thiết bị thông minh KAWASAN, giúp việc quản lý và kết hợp cảm biến thuận tiện hơn.

Giải Pháp Kết Nối Cảm Biến Đa Dạng Trong Một Thiết Bị

Thiết bị kết nối đa năng KAWASAN Input-Pro6 phù hợp cho các hệ thống cần kết nối nhiều loại cảm biến khác nhau nhưng vẫn muốn sử dụng chung một module điều khiển. Với khả năng nhận tín hiệu từ Beam BS60M, Công Tắc Cảm Ứng Hồng Ngoại SS786, đèn tải và các thiết bị có đầu ra AC, DC hoặc tiếp điểm khô phù hợp, Input-Pro6 giúp việc xây dựng hệ thống điện tự động trở nên gọn gàng, linh hoạt và dễ mở rộng hơn.
