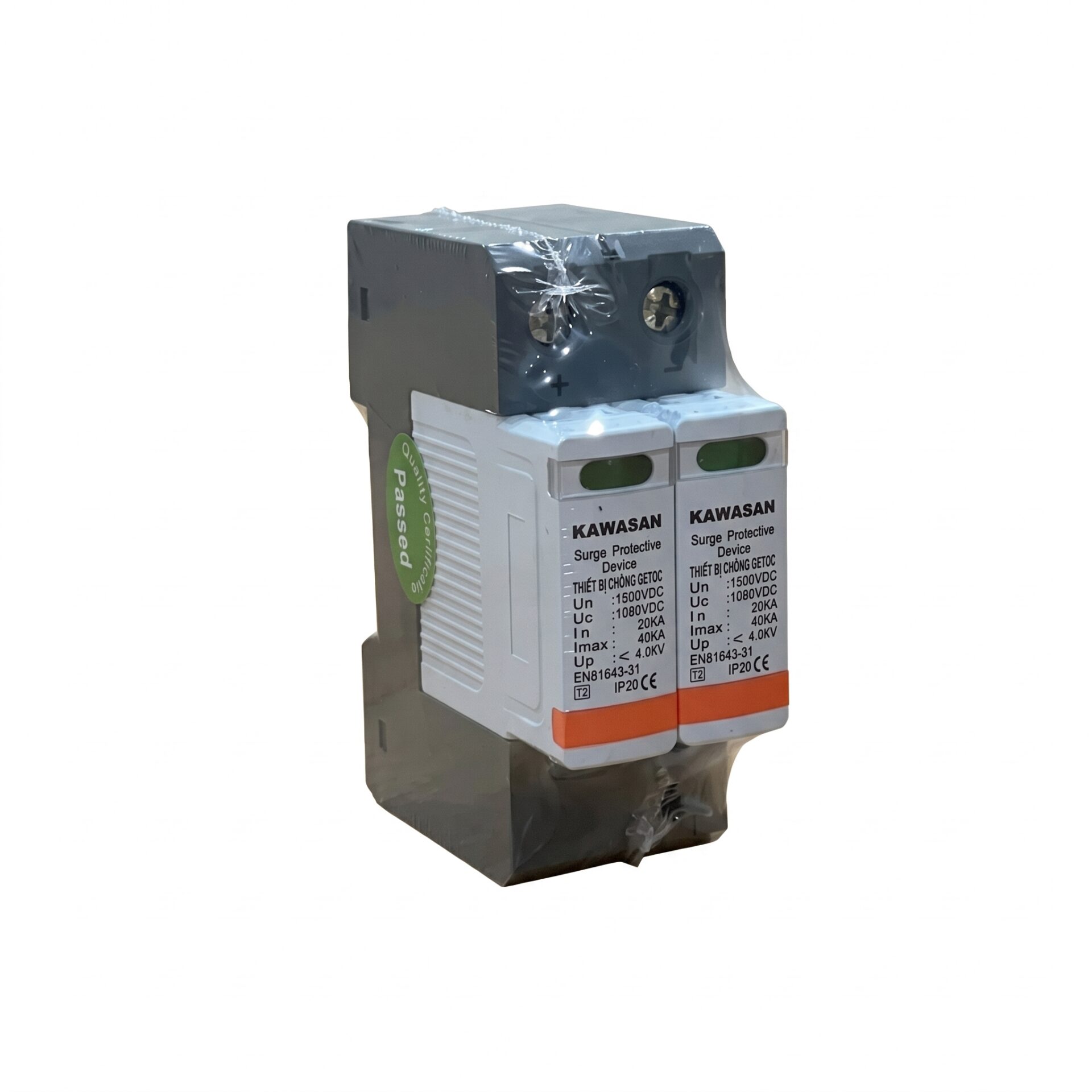

Thiết Bị Chống Sét Lan Truyền DC 2P 1000V 40kA

• KSPD-2P-DC40KA là thiết bị chống sét lan truyền dành cho hệ thống điện một chiều DC, cấu hình 2 cực (2P), được thiết kế để hạn chế các xung quá điện áp xuất hiện trên đường nguồn do ảnh hưởng của sét và các hiện tượng quá điện áp tức thời.
• Sản phẩm thể hiện điện áp danh định Un 1000V DC, điện áp làm việc liên tục tối đa Uc 1060V DC, dòng xả danh định In 20kA, dòng xả cực đại Imax 40kA và mức bảo vệ điện áp Up ≤ 4.0kV. Sản phẩm thể hiện cấp bảo vệ vỏ IP20.

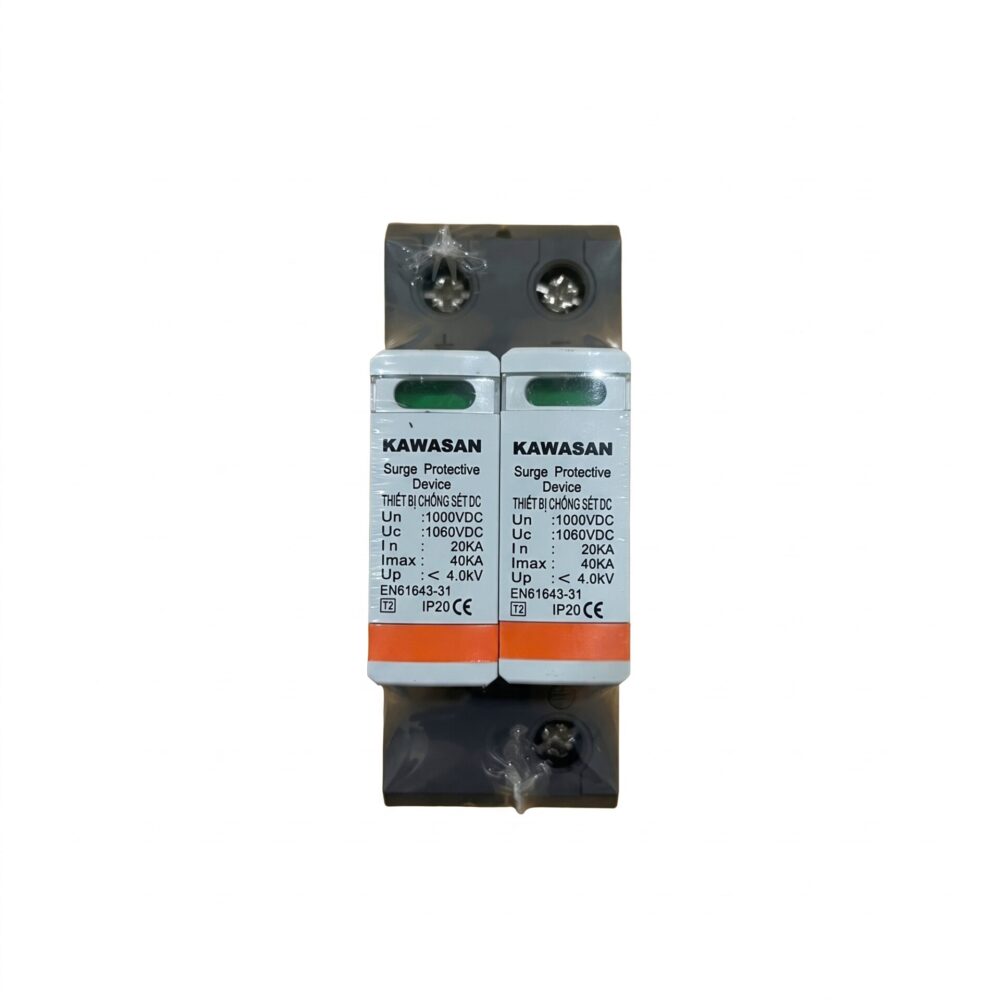

• Thiết bị được thiết kế dạng module cắm/rút, giúp thuận tiện cho việc kiểm tra và thay thế khi cần thiết. Mỗi module có cửa sổ chỉ thị trạng thái hoạt động. Màu xanh cho biết module đang hoạt động bình thường; khi trạng thái chuyển sang màu đỏ, module cần được kiểm tra và thay thế theo hướng dẫn của nhà sản xuất.
• KSPD-2P-DC40KA có cơ chế bảo vệ kép bằng nhiệt và quá dòng và có thể cấu hình giao diện tín hiệu từ xa để phục vụ việc theo dõi trạng thái. Hai đầu đấu nguồn trên thiết bị được thể hiện rõ DC+ và DC-, giúp nhận biết cực tính khi lắp đặt.
• Được thiết kế cho các hệ thống năng lượng mới như điện mặt trời và điện gió, với các phiên bản điện áp 500V, 800V và 1000V. Phiên bản KSPD-2P-DC40KA 1000V đặc biệt phù hợp để sử dụng trên đường nguồn DC có thông số tương ứng, chẳng hạn hệ thống điện năng lượng mặt trời, tủ điện DC, hệ thống nguồn DC và các hệ thống năng lượng mới cần bảo vệ trước xung quá áp.
• Trong ứng dụng điện mặt trời, thiết bị có thể được bố trí tại các tủ điện DC hoặc vị trí trên đường DC phù hợp với thiết kế hệ thống nhằm giảm ảnh hưởng của xung quá điện áp đến các thiết bị phía sau. Khi lắp đặt phải tuân thủ đúng cực tính DC+ và DC-, ngắt hoàn toàn nguồn điện trước khi thao tác, đồng thời đảm bảo dây kết nối ngắn, thẳng, chắc chắn và hạn chế uốn cong.

Thông số kỹ thuật

• Model: KSPD-2P-DC40KA
• Loại thiết bị: Thiết bị chống sét lan truyền DC
• Số cực: 2P
• Nguồn sử dụng: DC
• Điện áp danh định Un: 1000V DC
• Điện áp làm việc liên tục tối đa Uc: 1060V DC
• Dòng xả danh định In: 20kA
• Dòng xả cực đại Imax: 40kA
• Mức bảo vệ điện áp Up: ≤ 4.0kV
• Cấp bảo vệ: IP20
• Kiểu module: Dạng cắm/rút
• Cực đấu nguồn: DC+ / DC-
• Chỉ thị trạng thái: Xanh – bình thường; Đỏ – cần thay thế
• Cơ chế bảo vệ: Bảo vệ nhiệt và bảo vệ quá dòng
• Khả năng giám sát: Có thể cấu hình giao diện tín hiệu từ xa
• Phương thức đấu nối: Đấu song song với nguồn DC
• Yêu cầu lắp đặt: Dây nối chắc chắn, ngắn, thẳng và hạn chế uốn cong
