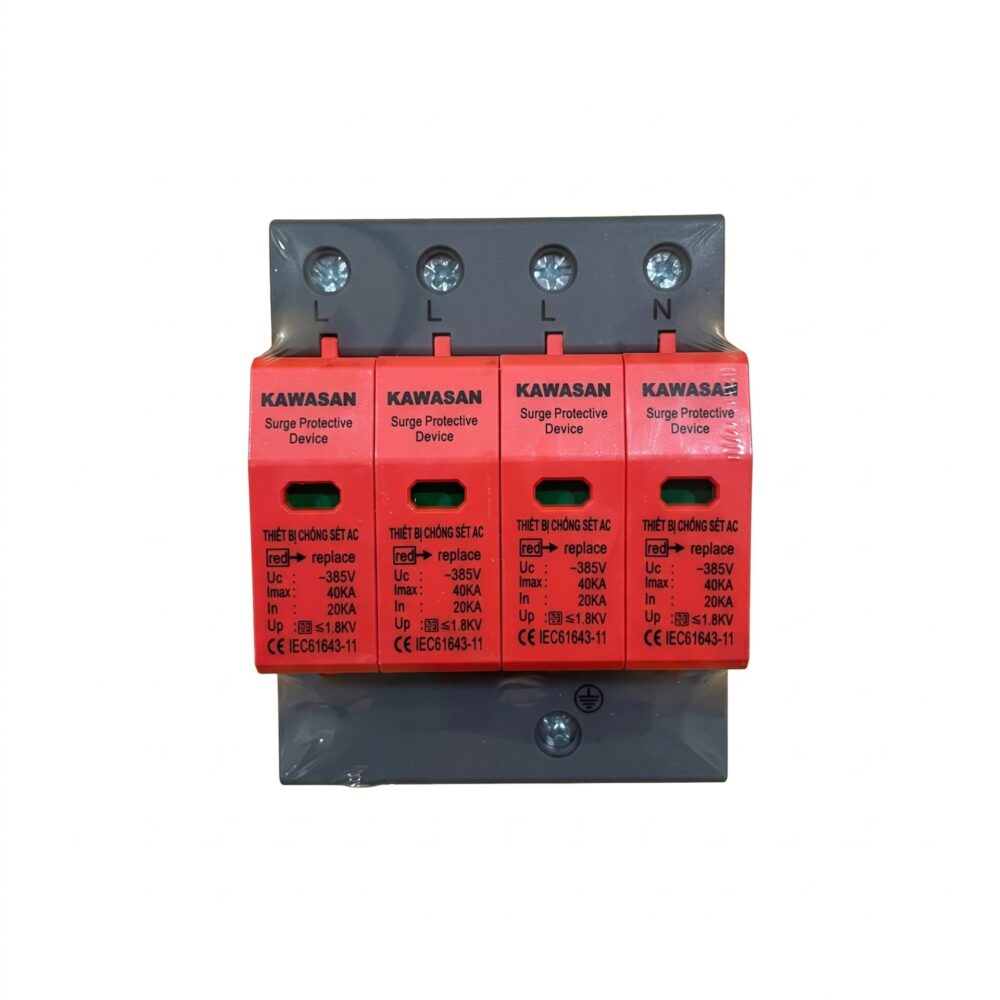

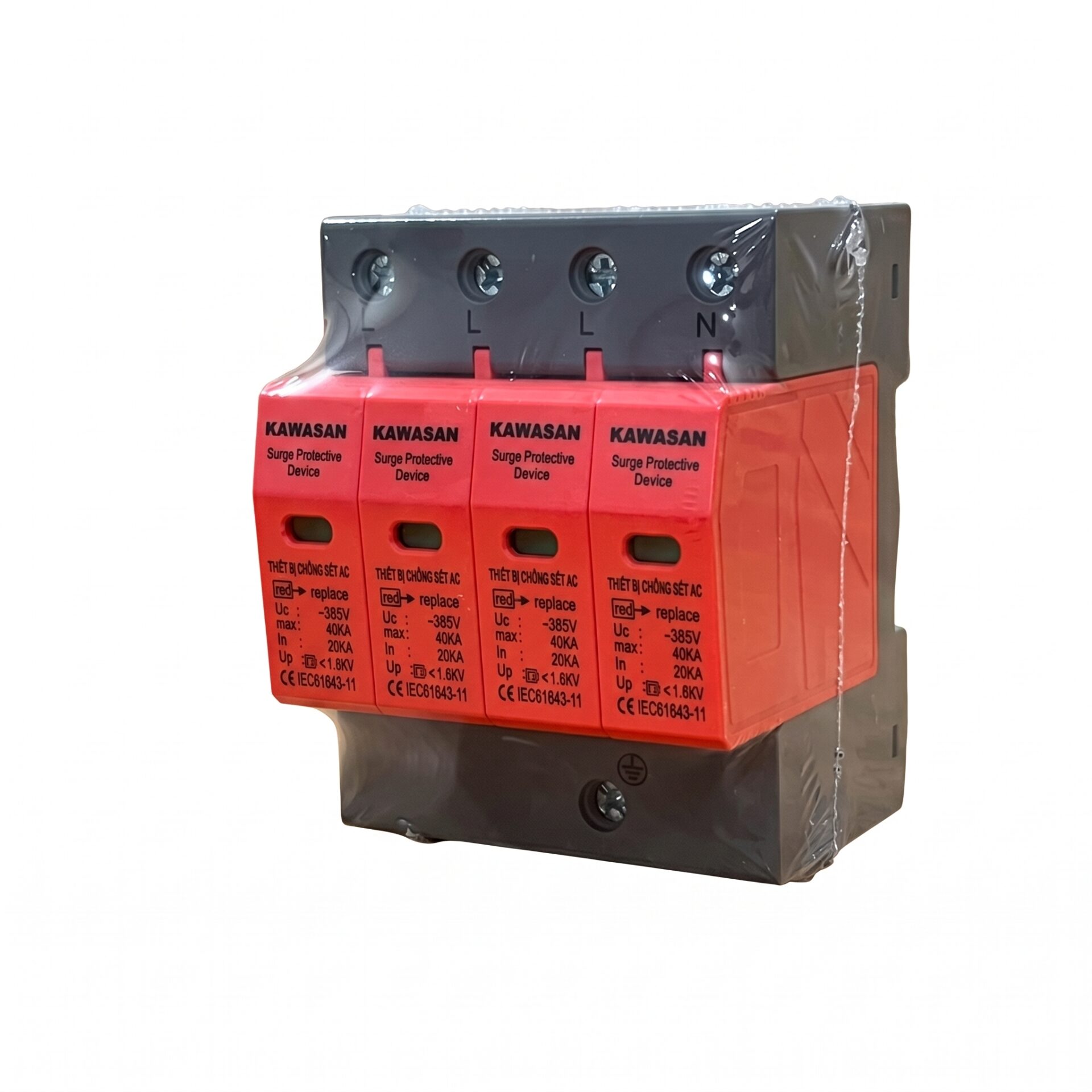

Thiết Bị Chống Sét Lan Truyền AC 3 Pha 4P 385V

• KSPD-4P-AC là thiết bị chống sét lan truyền cấu hình 4 cực (4P), sử dụng cho hệ thống điện xoay chiều AC 3 pha. Sản phẩm có chức năng hạn chế và xả các xung quá điện áp phát sinh trên đường nguồn, góp phần bảo vệ hệ thống điện và các thiết bị điện phía sau trước ảnh hưởng của xung sét và quá điện áp tức thời.
• Thiết bị có điện áp làm việc liên tục tối đa Uc 385V, dòng xả danh định In 20kA và dòng xả cực đại Imax 40kA với dạng sóng 8/20µs. Mức bảo vệ điện áp Up ≤ 1,8kV và thời gian đáp ứng nhanh ≤25ns, giúp thiết bị phản ứng nhanh khi xuất hiện xung quá áp trên hệ thống.
• KSPD-4P-AC sử dụng các module bảo vệ dạng cắm rút, gồm phần đế và module chống sét, giúp việc lắp đặt, kiểm tra và thay thế thuận tiện hơn. Cửa sổ kiểm tra trạng thái cho phép người sử dụng nhanh chóng nhận biết tình trạng của module; khi thiết bị xảy ra lỗi, dấu màu đỏ sẽ xuất hiện tại cửa sổ chỉ thị.
• Thiết bị ứng dụng varistor oxit kẽm có khả năng xả dòng cao, kết hợp cơ cấu giám sát và ngắt Thermo Dynamic Control. Hệ thống không chỉ theo dõi nhiệt độ của varistor mà còn đánh giá cường độ dòng xả, từ đó có thể đưa thiết bị về trạng thái an toàn và cách ly khi xảy ra điều kiện quá tải hoặc khi các thông số vượt giới hạn cho phép.
• Với cấu hình đa cực, KSPD-4P-AC phù hợp lắp đặt trong tủ điện tổng, tủ phân phối chính và tủ phân phối nhánh của hệ thống điện 3 pha. Thiết bị có thể ứng dụng trong nhà xưởng, tòa nhà, văn phòng, trung tâm thương mại, hệ thống điện công nghiệp và các công trình sử dụng nguồn điện 3 pha cần tăng cường bảo vệ trước xung quá điện áp.
• Thiết bị còn phù hợp cho liên kết đẳng thế tại vùng chống sét LPZ 1–LPZ 2, hỗ trợ bảo vệ các thiết bị điện tại khu vực phân phối nguồn.

Thông số kỹ thuật

• Model: KSPD-4P-AC
• Loại thiết bị: Thiết bị chống sét lan truyền AC
• Cấu hình: 4P
• Hệ thống sử dụng: AC 3 pha
• Điện áp làm việc liên tục tối đa Uc: 385V AC
• Dạng sóng dòng xả: 8/20µs
• Dòng xả danh định In: 20kA
• Dòng xả cực đại Imax: 40kA
• Mức bảo vệ điện áp Up: ≤1,8kV
• Thời gian đáp ứng tA: ≤25ns
• Cầu chì dự phòng tối đa: 125A gL/gG
• Khả năng chịu dòng ngắn mạch: 25kA / 50Hz
• Nhiệt độ làm việc: -40°C đến +80°C
• Tiết diện dây tối thiểu: 1,5mm²
• Tiết diện dây tối đa: 35mm² dây nhiều sợi / 25mm² dây mềm
• Cấp bảo vệ: IP20
• Vật liệu vỏ: Nhựa nhiệt dẻo
• Cấp chống cháy vật liệu: UL 94 V-0
• Kiểu module: Module cắm rút
• Màu module: Xám
• Báo trạng thái lỗi: Dấu đỏ tại cửa sổ kiểm tra
• Tiếp điểm báo từ xa: Có hỗ trợ, mặc định không trang bị
• Khả năng đóng cắt tiếp điểm báo từ xa: AC 250V/0,5A; AC 125V/3A
• Tiết diện dây đầu nối báo từ xa: Tối đa 1,5mm²
• Ứng dụng: Tủ phân phối chính, tủ phân phối nhánh và liên kết đẳng thế LPZ 1–LPZ 2
