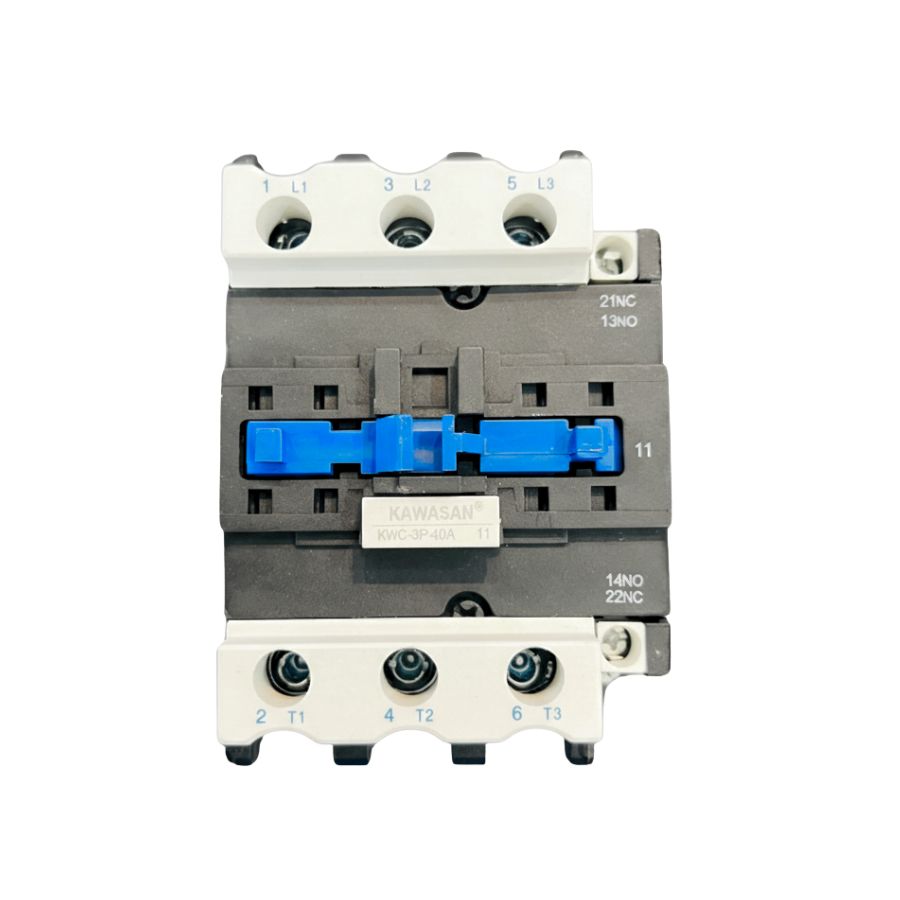

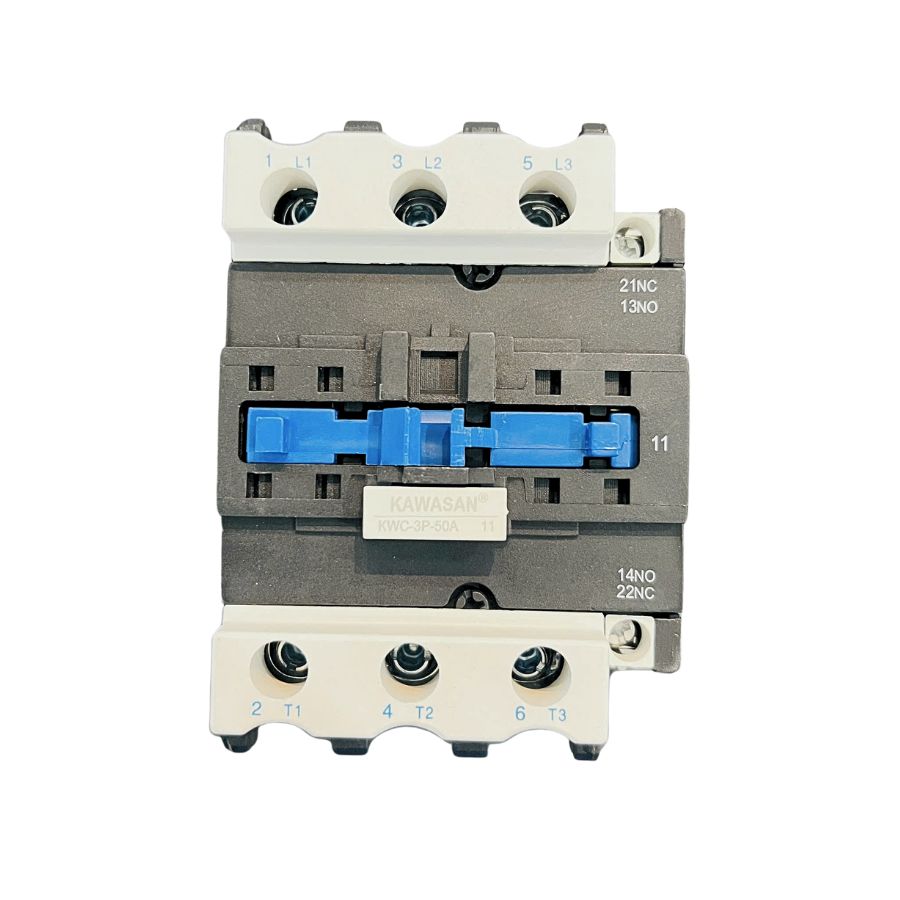

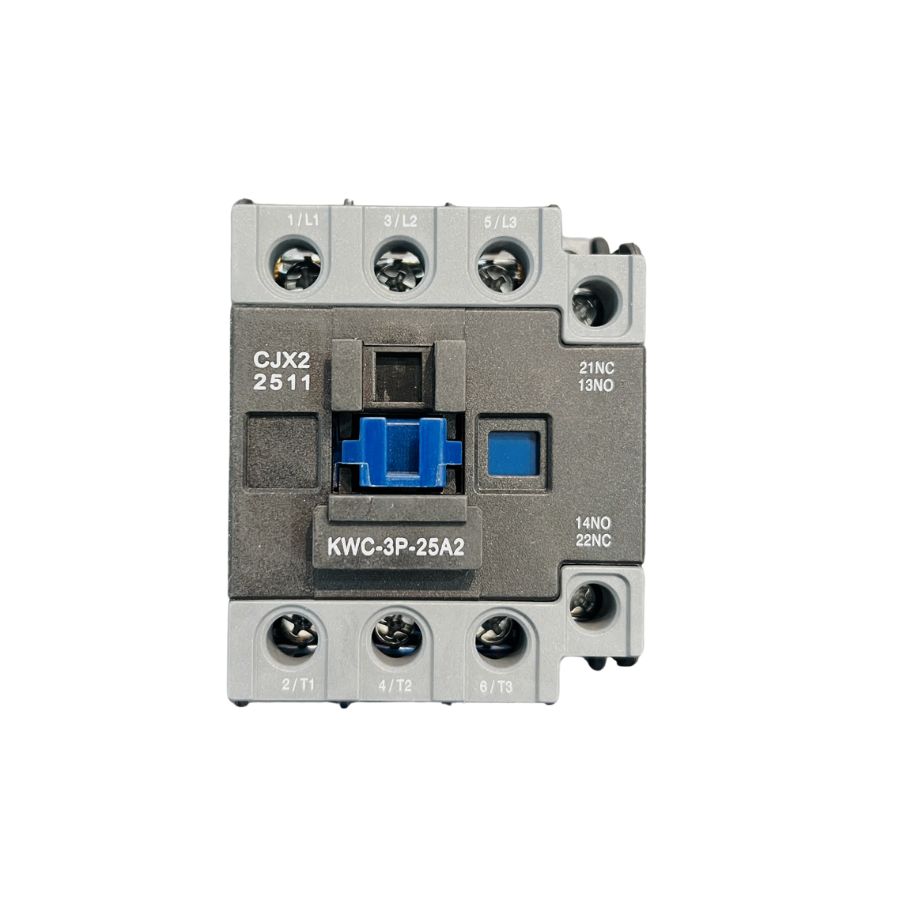

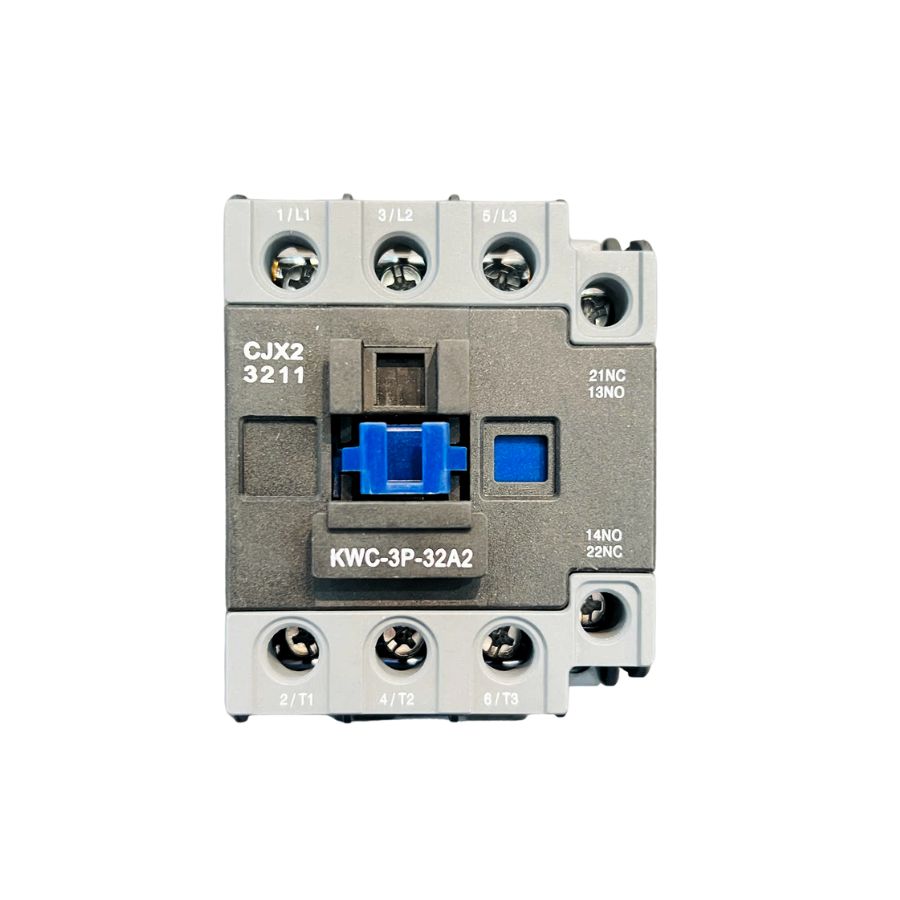

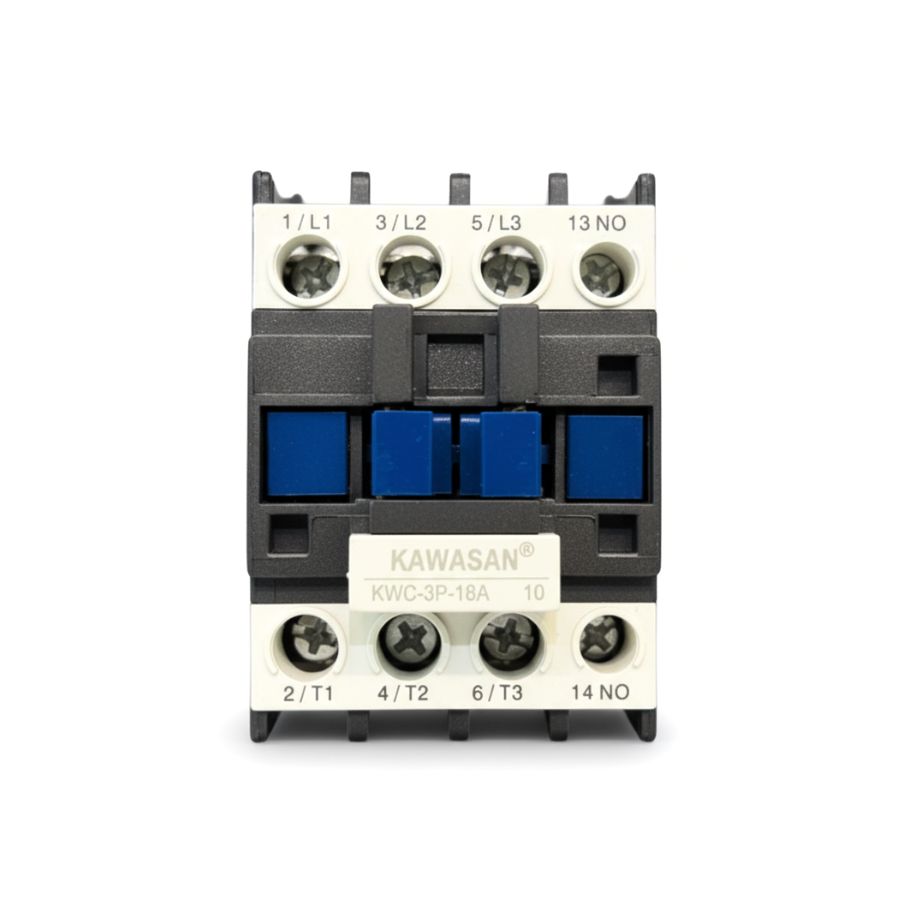

Khởi Động Từ 3 Pha 220V KWC-3P-50A-40A/32A-25A-18A-12A
215.000 ₫ – 850.000 ₫ (Đã bao gồm VAT)
Khởi động từ 3 pha hay còn được biết đến với tên gọi là Contactor, thiết bị điện công nghiệp này thông thường được sử dụng để đóng cắt (đối với loại khởi động từ đơn có 1 công tắc tơ), đảo chiều (đối với loại khởi động từ kép có 2 công tắc tơ), điều khiển bảo vệ các phụ tải và động cơ bằng cách điều khiển từ xa, tác động trực tiếp hoặc cũng có thể dùng kết hợp với những mạch điều khiển phụ tải tự động. Các thiết bị Contactor ngày này đều có thể đáp ứng việc điều khiển phụ tải với điện áp định mức và dòng định mức tối đa có thể lên tới 500V – 600A…
I. Giới Thiệu Về Khởi Động Từ 3 Pha
II. Cấu Tạo và Nguyên Lý Hoạt Động
1. Cấu Tạo Của Khởi Động Từ 3 Pha
Khởi động từ 3 pha bao gồm nhiều bộ phận chính như:- Cuộn hút: Đây là bộ phận chính để tạo ra lực hút điện từ khi nhận được tín hiệu điều khiển. Lực hút này giúp các tiếp điểm chính đóng lại và kết nối mạch điện 3 pha với thiết bị.
- Tiếp điểm chính: Bao gồm 3 tiếp điểm dành cho 3 pha, được sử dụng để kết nối và ngắt các mạch điện 3 pha.
- Tiếp điểm phụ: Ngoài các tiếp điểm chính. Khởi động từ 3 pha còn có các tiếp điểm phụ như NO (Normally Open) và NC (Normally Closed), giúp điều khiển các mạch phụ trợ hoặc cung cấp thông tin về trạng thái của thiết bị.
- Lõi từ: Gồm hai phần, một phần cố định và một phần di động. Khi cuộn hút hoạt động, phần lõi từ di động sẽ bị hút về phía lõi từ cố định, giúp đóng tiếp điểm.
- Vỏ bảo vệ: Được làm từ vật liệu cách điện và chịu nhiệt. Bảo vệ các bộ phận bên trong khởi động từ khỏi các yếu tố môi trường như bụi bẩn, nước, và tác động cơ học.
2. Nguyên Lý Hoạt Động
Khi khởi động từ nhận được tín hiệu điều khiển từ nút nhấn hoặc thiết bị tự động. Cuộn hút được cung cấp điện áp, thường là 220V ( hoặc 380V), tạo ra lực từ kéo lõi từ chuyển động. Lõi từ này kéo các tiếp điểm chính của khởi động từ đóng lại, giúp kết nối mạch điện 3 pha với thiết bị động lực. Khi tín hiệu điều khiển ngắt, cuộn hút mất điện, lực từ giảm đi, khiến các tiếp điểm mở ra và ngắt kết nối mạch điện. Điều này giúp điều khiển hoạt động của các thiết bị một cách hiệu quả và an toàn.III. Ứng Dụng Thực Tế Của Khởi Động Từ 3 Pha
1. Trong Ngành Công Nghiệp Khởi động từ 3 pha được sử dụng rộng rãi trong các nhà máy, xí nghiệp và khu công nghiệp. Các ứng dụng tiêu biểu bao gồm:- Điều khiển động cơ 3 pha: Động cơ 3 pha là một thiết bị quan trọng trong ngành sản xuất và công nghiệp. Khởi động từ giúp đóng ngắt mạch điện điều khiển động cơ. Giúp khởi động, dừng và bảo vệ động cơ khỏi các sự cố điện như quá tải, quá dòng, hoặc chập mạch.
- Hệ thống bơm nước và máy nén khí: Trong các hệ thống xử lý nước và khí nén. Khởi động từ được sử dụng để điều khiển bơm và máy nén khí một cách tự động, đảm bảo sự vận hành liên tục và an toàn.
- Tụ bù công suất: Khởi động từ còn được dùng để điều khiển hệ thống tụ bù. Giúp cải thiện hệ số công suất của hệ thống điện, giảm tổn thất năng lượng và nâng cao hiệu suất làm việc.
2. Trong Ngành Thương Mại và Dân Dụng
Không chỉ trong công nghiệp. Khởi động từ 3 pha còn được sử dụng trong các hệ thống điện thương mại và dân dụng, chẳng hạn như:- Hệ thống điều hòa không khí. Khởi động từ được dùng để điều khiển máy nén và quạt trong các hệ thống điều hòa không khí cỡ lớn. Giúp duy trì môi trường làm việc và sinh hoạt thoải mái.
- Hệ thống chiếu sáng. Trong các tòa nhà cao tầng, trung tâm thương mại, khởi động từ giúp điều khiển hệ thống chiếu sáng một cách tự động. Tiết kiệm năng lượng và nâng cao tuổi thọ của thiết bị.
- Các hệ thống năng lượng tái tạo. Khởi động từ 3 pha cũng được tích hợp trong các hệ thống năng lượng mặt trời và điện gió. Giúp điều khiển và bảo vệ các thiết bị chuyển đổi năng lượng.
IV. Điểm Đặc Biệt Của Khởi Động Từ 3 Pha
1. Khả Năng Chịu Tải Cao
Khởi động từ 3 pha được thiết kế để chịu tải lớn, có thể lên tới 600A hoặc cao hơn. Điều này giúp thiết bị có khả năng hoạt động ổn định trong các hệ thống điện có công suất lớn mà không gây ra sự cố về quá tải hoặc chập mạch.2. Thiết Kế Bảo Vệ An Toàn
Các loại khởi động từ 3 pha hiện đại đều được trang bị các tính năng bảo vệ như chống bụi, chống nước và chống sốc cơ học. Điều này đảm bảo thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt. Giảm thiểu các rủi ro liên quan đến an toàn điện.3. Kết Hợp Với Rơ Le Nhiệt
Một trong những ưu điểm nổi bật của khởi động từ 3 pha. Khả năng kết hợp với rơ le nhiệt để bảo vệ hệ thống điện khỏi các sự cố như quá tải, quá dòng hoặc quá nhiệt độ. Khi rơ le nhiệt phát hiện tình trạng quá tải, nó sẽ ngắt kết nối khởi động từ. Giúp bảo vệ thiết bị và ngăn chặn sự hỏng hóc.4. Tính Linh Hoạt Cao
Khởi động từ 3 pha có thể dễ dàng kết hợp với các hệ thống điều khiển tự động khác như timer, bộ điều khiển từ xa, hoặc cảm biến. Điều này giúp nâng cao khả năng điều khiển và quản lý hệ thống điện một cách hiệu quả và linh hoạt.V. Các Chức Năng Ưu Việt
1. Điều Khiển Tự Động
Một trong những tính năng ưu việt của khởi động từ 3 pha. Khả năng điều khiển tự động qua các thiết bị điều khiển từ xa hoặc hệ thống tự động hóa. Điều này giúp giảm thiểu sự can thiệp thủ công, tăng cường tính tự động hóa và tối ưu hóa quá trình vận hành.2. Bảo Vệ Hệ Thống Điện
Khởi động từ 3 pha không chỉ đóng vai trò điều khiển mà còn bảo vệ hệ thống điện thông qua cơ chế ngắt mạch khi phát hiện sự cố. Tính năng này đặc biệt hữu ích trong các hệ thống điện công nghiệp, nơi mà sự cố điện có thể gây ra thiệt hại nghiêm trọng.3. Tiết Kiệm Năng Lượng
Việc sử dụng khởi động từ 3 pha giúp tối ưu hóa hiệu suất làm việc của các thiết bị điện. Nhờ vào khả năng điều khiển chính xác và tự động hóa, hệ thống điện sẽ hoạt động hiệu quả hơn. Giảm thiểu tiêu hao năng lượng và tăng tuổi thọ thiết bị.Cách lựa chọn khởi động từ 3 pha:
Trên thị trường thiết bị đóng cắt. Hiện nay, có vô số các sản phẩm khởi động từ được cung cấp. Vậy muốn lựa chọn được một thiết bị khởi động từ 3 pha phù hợp. Mọi người cần phải để ý đến những thông số cơ bản sau đây:- Điện áp hoạt động của khởi động từ 3 pha (Contactor) được thể hiện qua chỉ số điện áp định mức Uđm
- Uimp là điện áp xung chịu đựng của Contactor
- Cuộn coil sử dụng nguồn điều khiển xoay chiều hay một chiều. (AC hay là DC) Điện áp bao nhiêu volt? 380V, 220V, 110V, 48V hay 24V….
- Icu chính dòng điện ngắn mạch. Là dòng tiếp điểm contactor chịu đựng khi phụ tải ngắn mạch trong 1,3 giây
- In chính là dòng định mức khi thiết bị contactor. Vận hành ở chế độ định mức (điện áp định mức)
- Tần số đóng cắt trong một giờ của Contactor là bao nhiêu lần (1500,1200,600,300,182,120,100,30 lần/giờ).
- Qua một quãng thời gian sử dụng đóng ngắt. Các tiếp điểm lẫn kết cấu cơ khí của thiết bị sẽ không còn đảm bảo được độ chính xác vì thế không nên sử dụng nữa.
VI. Kết Luận
Khởi động từ 3 pha 220v của KAWASAN là một trong những thiết bị điện quan trọng. Không thể thiếu trong các hệ thống điện công nghiệp, thương mại, và dân dụng. Với khả năng chịu tải cao, bảo vệ an toàn và các tính năng ưu việt. Thiết bị này đã góp phần không nhỏ vào việc nâng cao hiệu suất và an toàn của các hệ thống điện.Trong việc lắp đặt tủ điện công nghiệp thì không thể thiếu việc lắp khởi động từ 3 pha (Contactor). Khởi động từ 3 pha được cấu tạo gồm các thành phần: Cơ cấu điện từ (nam châm điện), hệ thống dập hồ quang, hệ thống tiếp điểm (tiếp điểm chính và phụ)
Nam châm điện:
Nam châm điện gồm có 4 thành phần:
– Cuộn dây dùng tạo ra lực hút nam châm.
– Lõi sắt (hay mạch từ) của nam châm gồm hai phần: Phần cố định và phần nắp di động. Lõi thép nam châm có thể có dạng EE, EI hay dạng CI.
– Lò xo phản lực có tác dụng đẩy phần nắp di động trở về vị trí ban đầy
Hệ thống dập hồ quang điện tủ điện điều khiển:
Khi Contactor trong tủ điện chuyển mạch, hồ quang điện. Sẽ xuất hiện làm các tiếp điểm bị cháy, mòn dần. Vì vậy cần có hệ thống dập hồ quang. Gồm nhiều vách ngăn làm bằng kim loại đặt cạnh bên hai tiếp điểm tiếp xúc nhau. Nhất là ở các tiếp điểm chính của Contactor trong tủ điện.
Hệ thống tiếp điểm của khởi động từ trong tủ điện điều khiển.
Hệ thống tiếp điểm của khởi động từ Contactor trong tủ điện liên hệ với phần lõi từ di động qua bộ phận liên động về cơ. Tuỳ theo khả năng tải dẫn qua các tiếp điểm, ta có thể chia các tiếp điểm của Contactor thành hai loại:
– Tiếp điểm chính của khởi động từ Contactor trong tủ điện: Có khả năng cho dòng điện lớn đi qua (từ 10A đến vài nghìn A, thí dụ khoảng 1600A hay 2250A). Tiếp điểm chính là tiếp điểm thường hở đóng lại khi cấp nguồn vào mạch từ của Contactor trong tủ điện làm mạch từ Contactor hút lại.
– Tiếp điểm phụ của khởi động từ Contactor trong tủ điện : Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường hở của Contactor trong tủ điện .
- Mô tả
- Thông tin bổ sung
- Đánh giá (0)
Mô tả
I. Giới Thiệu Về Khởi Động Từ 3 Pha
Nội Dung Bài Viết
ToggleKhởi Động Từ 3 Pha 220V là một trong những thiết bị điện quan trọng và phổ biến trong các hệ thống điện động lực, đặc biệt là trong công nghiệp. Đây là thiết bị giúp điều khiển việc đóng ngắt mạch điện tự động cho các thiết bị công suất lớn như động cơ, máy phát điện, tụ bù và hệ thống chiếu sáng. Khởi động từ 3 pha là một loại đặc biệt dùng cho các hệ thống điện 3 pha. Các thiết bị Contactor ngày này đều có thể đáp ứng việc điều khiển phụ tải với điện áp định mức. Dòng định mức tối đa có thể lên tới 500V – 600A…
Với nền tảng kỹ thuật vượt trội. Khởi động từ 3 pha đã và đang được ứng dụng rộng rãi trong các lĩnh vực công nghiệp và thương mại. Sự phát triển của công nghệ điện tử cũng đã góp phần nâng cao hiệu suất của thiết bị này, mang lại sự tiện lợi và bảo vệ toàn diện cho hệ thống điện.
II. Cấu Tạo và Nguyên Lý Hoạt Động
1. Cấu Tạo Của Khởi Động Từ 3 Pha
Khởi động từ 3 pha bao gồm nhiều bộ phận chính như:
- Cuộn hút: Đây là bộ phận chính để tạo ra lực hút điện từ khi nhận được tín hiệu điều khiển. Lực hút này giúp các tiếp điểm chính đóng lại và kết nối mạch điện 3 pha với thiết bị.
- Tiếp điểm chính: Bao gồm 3 tiếp điểm dành cho 3 pha, được sử dụng để kết nối và ngắt các mạch điện 3 pha.
- Tiếp điểm phụ: Ngoài các tiếp điểm chính. Khởi động từ 3 pha còn có các tiếp điểm phụ như NO (Normally Open) và NC (Normally Closed), giúp điều khiển các mạch phụ trợ hoặc cung cấp thông tin về trạng thái của thiết bị.
- Lõi từ: Gồm hai phần, một phần cố định và một phần di động. Khi cuộn hút hoạt động, phần lõi từ di động sẽ bị hút về phía lõi từ cố định, giúp đóng tiếp điểm.
- Vỏ bảo vệ: Được làm từ vật liệu cách điện và chịu nhiệt. Bảo vệ các bộ phận bên trong khởi động từ khỏi các yếu tố môi trường như bụi bẩn, nước, và tác động cơ học.
2. Nguyên Lý Hoạt Động
Khi khởi động từ nhận được tín hiệu điều khiển từ nút nhấn hoặc thiết bị tự động. Cuộn hút được cung cấp điện áp, thường là 220V ( hoặc 380V), tạo ra lực từ kéo lõi từ chuyển động. Lõi từ này kéo các tiếp điểm chính của khởi động từ đóng lại, giúp kết nối mạch điện 3 pha với thiết bị động lực.
Khi tín hiệu điều khiển ngắt, cuộn hút mất điện, lực từ giảm đi, khiến các tiếp điểm mở ra và ngắt kết nối mạch điện. Điều này giúp điều khiển hoạt động của các thiết bị một cách hiệu quả và an toàn.
III. Ứng Dụng Thực Tế Của Khởi Động Từ 3 Pha
1. Trong Ngành Công Nghiệp
Khởi động từ 3 pha được sử dụng rộng rãi trong các nhà máy, xí nghiệp và khu công nghiệp. Các ứng dụng tiêu biểu bao gồm:
- Điều khiển động cơ 3 pha: Động cơ 3 pha là một thiết bị quan trọng trong ngành sản xuất và công nghiệp. Khởi động từ giúp đóng ngắt mạch điện điều khiển động cơ. Giúp khởi động, dừng và bảo vệ động cơ khỏi các sự cố điện như quá tải, quá dòng, hoặc chập mạch.
- Hệ thống bơm nước và máy nén khí: Trong các hệ thống xử lý nước và khí nén. Khởi động từ được sử dụng để điều khiển bơm và máy nén khí một cách tự động, đảm bảo sự vận hành liên tục và an toàn.
- Tụ bù công suất: Khởi động từ còn được dùng để điều khiển hệ thống tụ bù. Giúp cải thiện hệ số công suất của hệ thống điện, giảm tổn thất năng lượng và nâng cao hiệu suất làm việc.
2. Trong Ngành Thương Mại và Dân Dụng
Không chỉ trong công nghiệp. Khởi động từ 3 pha còn được sử dụng trong các hệ thống điện thương mại và dân dụng, chẳng hạn như:
- Hệ thống điều hòa không khí. Khởi động từ được dùng để điều khiển máy nén và quạt trong các hệ thống điều hòa không khí cỡ lớn. Giúp duy trì môi trường làm việc và sinh hoạt thoải mái.
- Hệ thống chiếu sáng. Trong các tòa nhà cao tầng, trung tâm thương mại, khởi động từ giúp điều khiển hệ thống chiếu sáng một cách tự động. Tiết kiệm năng lượng và nâng cao tuổi thọ của thiết bị.
- Các hệ thống năng lượng tái tạo. Khởi động từ 3 pha cũng được tích hợp trong các hệ thống năng lượng mặt trời và điện gió. Giúp điều khiển và bảo vệ các thiết bị chuyển đổi năng lượng.
IV. Điểm Đặc Biệt Của Khởi Động Từ 3 Pha
1. Khả Năng Chịu Tải Cao
Khởi động từ 3 pha được thiết kế để chịu tải lớn, có thể lên tới 600A hoặc cao hơn. Điều này giúp thiết bị có khả năng hoạt động ổn định trong các hệ thống điện có công suất lớn mà không gây ra sự cố về quá tải hoặc chập mạch.
2. Thiết Kế Bảo Vệ An Toàn
Các loại khởi động từ 3 pha hiện đại đều được trang bị các tính năng bảo vệ như chống bụi, chống nước và chống sốc cơ học. Điều này đảm bảo thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt. Giảm thiểu các rủi ro liên quan đến an toàn điện.
3. Kết Hợp Với Rơ Le Nhiệt
Một trong những ưu điểm nổi bật của khởi động từ 3 pha. Khả năng kết hợp với rơ le nhiệt để bảo vệ hệ thống điện khỏi các sự cố như quá tải, quá dòng hoặc quá nhiệt độ. Khi rơ le nhiệt phát hiện tình trạng quá tải, nó sẽ ngắt kết nối khởi động từ. Giúp bảo vệ thiết bị và ngăn chặn sự hỏng hóc.
4. Tính Linh Hoạt Cao
Khởi động từ 3 pha có thể dễ dàng kết hợp với các hệ thống điều khiển tự động khác như timer, bộ điều khiển từ xa, hoặc cảm biến. Điều này giúp nâng cao khả năng điều khiển và quản lý hệ thống điện một cách hiệu quả và linh hoạt.
V. Các Chức Năng Ưu Việt
1. Điều Khiển Tự Động
Một trong những tính năng ưu việt của khởi động từ 3 pha. Khả năng điều khiển tự động qua các thiết bị điều khiển từ xa hoặc hệ thống tự động hóa. Điều này giúp giảm thiểu sự can thiệp thủ công, tăng cường tính tự động hóa và tối ưu hóa quá trình vận hành.
2. Bảo Vệ Hệ Thống Điện
Khởi động từ 3 pha không chỉ đóng vai trò điều khiển mà còn bảo vệ hệ thống điện thông qua cơ chế ngắt mạch khi phát hiện sự cố. Tính năng này đặc biệt hữu ích trong các hệ thống điện công nghiệp, nơi mà sự cố điện có thể gây ra thiệt hại nghiêm trọng.
3. Tiết Kiệm Năng Lượng
Việc sử dụng khởi động từ 3 pha giúp tối ưu hóa hiệu suất làm việc của các thiết bị điện. Nhờ vào khả năng điều khiển chính xác và tự động hóa, hệ thống điện sẽ hoạt động hiệu quả hơn. Giảm thiểu tiêu hao năng lượng và tăng tuổi thọ thiết bị.
Cách lựa chọn khởi động từ 3 pha:
Trên thị trường thiết bị đóng cắt. Hiện nay, có vô số các sản phẩm khởi động từ được cung cấp. Vậy muốn lựa chọn được một thiết bị khởi động từ 3 pha phù hợp. Mọi người cần phải để ý đến những thông số cơ bản sau đây:
- Điện áp hoạt động của khởi động từ 3 pha (Contactor) được thể hiện qua chỉ số điện áp định mức Uđm
- Uimp là điện áp xung chịu đựng của Contactor
- Cuộn coil sử dụng nguồn điều khiển xoay chiều hay một chiều. (AC hay là DC) Điện áp bao nhiêu volt? 380V, 220V, 110V, 48V hay 24V….
- Icu chính dòng điện ngắn mạch. Là dòng tiếp điểm contactor chịu đựng khi phụ tải ngắn mạch trong 1,3 giây
- In chính là dòng định mức khi thiết bị contactor. Vận hành ở chế độ định mức (điện áp định mức)
- Tần số đóng cắt trong một giờ của Contactor là bao nhiêu lần (1500,1200,600,300,182,120,100,30 lần/giờ).
- Qua một quãng thời gian sử dụng đóng ngắt. Các tiếp điểm lẫn kết cấu cơ khí của thiết bị sẽ không còn đảm bảo được độ chính xác vì thế không nên sử dụng nữa.
VI. Kết Luận
Khởi động từ 3 pha 220v của KAWASAN là một trong những thiết bị điện quan trọng. Không thể thiếu trong các hệ thống điện công nghiệp, thương mại, và dân dụng. Với khả năng chịu tải cao, bảo vệ an toàn và các tính năng ưu việt. Thiết bị này đã góp phần không nhỏ vào việc nâng cao hiệu suất và an toàn của các hệ thống điện.
Thông tin bổ sung
Công suất | 12A, 18A, 25A, 32A, 40A, 50A |
---|
