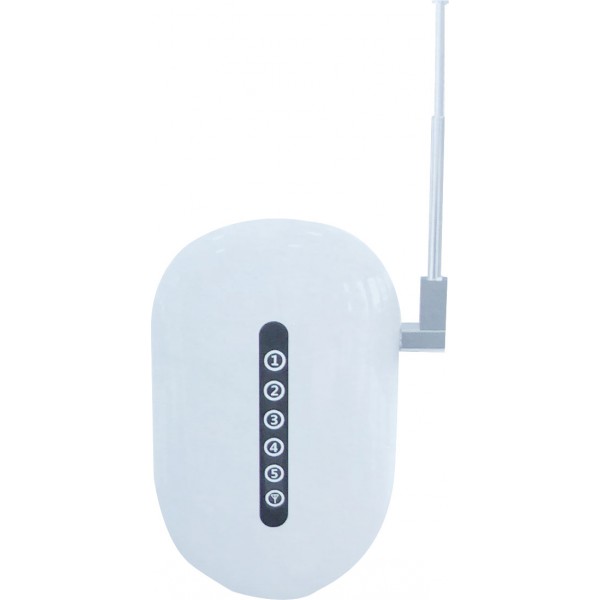

BỘ KHUẾCH ĐẠI SÓNG RF433 200-500M

Thiết bị điều khiển từ xa nhận sóng RF433, được sử dụng ngày càng phổ biến. Các sản phẩm được ưa chuộng như: chuông cửa không dây, bộ gọi phục vụ, hệ thống báo động trung tâm, công tắc – ổ cắm điều khiển từ xa…Nếu trong môi trường không vật cản, khoảng cách truyền sóng có thể lên đến 1000m. Tuy nhiên, trong thực tế các sóng này đi qua khá nhiều vật cả như: gỗ, kính, tường, cây cối… làm khoảng cách nhận sóng giữa 2 thiết bị gián đoạn và ngắn lại.

Vì thế, bộ khuếch đại sóng ARF06B được nguyên cứu dùng để nhận tín hiệu sóng RF ở bộ phát sau đó khuếch đại sóng và đẩy đi xa đến bộ thu. Điều này, giúp mở rộng khoảng cách truyền tải sóng RF giữa 2 thiết bị.

LỢI ÍCH KHI DÙNG KHUẾCH ĐẠI ARF06B

• Tiết kiệm thời gian và công sức người dùng. Giảm nhân công cho nhà nông, tiết kiệm chi phí thuê người hay mua thêm thiết bị.
• Công cụ hỗ trợ các gia đình có người già yếu, khó di chuyển lên xuống cầu thang. Có thể dễ dàng điều khiển bật – tắt đèn ban công, sân vườn, cổng một cách dễ dàng. Hạn chế các lời than phiền và nhắc nhở con cháu hàng ngày.
• Hạn chế vấn đề hư hại cây kiểng, hoa màu do trời quá nắng. Hoặc khi vắng nhà không có người theo dõi tưới kịp thời.

TÍNH NĂNG TÍCH HỢP THÊM CỦA BỘ KHUẾCH ĐẠI SÓNG

• Kết nối với đầu BEAM có dây / không dây làm báo động độc lập.
• Kết nối với cửa từ, đầu dò, nút nhấn không dây làm báo động trung tâm.
• Kết nối công tắc – ổ cắm điều khiển từ xa qua remote. Để điều khiển bơm cho hệ thống tưới hay hệ thống đèn chiếu sáng…

•  Nguồn cấp DC 5V hoặc 12VDC
•  Pin sạc Ni-Hi  DC 4.2V, 6-8 Tiếng
• Cài đặt tối đa 99 remote
• Cài đặt tối đa đầu cảm ứng không dây 99 cái
• Dòng tĩnh <20mA hoặc <13 mA / DC12V
• Dòng hoạt động <450mA /DC5V hoặc <100mA /DC12V
• Nhận và phát lại tần số 433Mhz(ASK) / 868Mhz (FSK)
•  Khoảng cách nhận sóng: 100-200m có vật cản, 150-250m không vật cản.
• Khoảng cách phát sóng 200-300m có vật cản, 300-500m không vật cản.
• Kích thước: 11.5x7cm
• Nhiệt độ làm việc -20-55°C

– Lắp bộ khuếch đại ARF06B vào vị trí mà khoảng cách nằm trung gian giữa bộ thu và bộ phát có khoảng cách phù hợp (xem hình bên dưới)

– Tránh nơi có tập trung nhiều thiết bị điện hoạt động,môi trường nhiễu sóng,…

– Kéo dài anten kênh thu-phát để thu-phát tín hiệu xa hơn

-Cấp nguồn cho thiết bị ,chức năng khuếch đại tín hiệu RF đã hoạt động mà không cần cài đặt

Cài đặt remote

-Nhấn nút [Learn] 3 giây, 5 đèn led trên thiết bị sáng, đồng thời kêu tiếng “Beep” nhả tay ra.

-Nhấn 1 phìm bất kỳ trên remote để truyền tín hiệu về thiết bị, nghe tiếng “Beep Beep” là thêm  mới thành công.”

Lưu ý:

– Cần phải cài đặt hoàn tất remote trước 20 giây khi nghe tiếng “beep beep” kết thúc cài đặt, và các  remote đã cài đặt được lưu trong hệ thống.

– Nếu cài đặt Remote chỉ nghe tiếng “Beep” nghĩa là đã được cài đặt trước đó.

– Cài đặt tối đa 99 Remote.

 Xóa remote

Nhấn nút [Learn] 3 giây, để xuất hiện 5 đèn báo sáng và nghe tiếng “ Beep” và nhấn giữ nút [ set] khoảng 3 – 4 giây, 5 đèn trên thiết bị chớp liên tục và nghe tiếng kêu “”Beep”” 4 lần cả 5 đèn đều tắt thì tất cả Remote đã được xóa.

 Cài đặt đầu cảm ứng,cửa từ báo khói,báo ga,báo khẩn…

– Nhấn nút [ Learn] lần 1 nghe tiếng “Beep”, 5 đèn đỏ

– Nhấn nút [ Learn] lần 2 nghe tiếng “ Beep” đèn số 1 đỏ thì kích hoạt thiết vị phát tín hiệu để trung tâm nhận mã code đồng thời nghe tiếng “Beep Beep” là thêm thành công.

– Nhấn nút [ Learn] lần 3 nghe tiếng “ Beep” đèn số 2 đỏ thì gạt công tắc ở đầu cảm ứng tiếp theo cân thêm vào, nghe tiếng “Beep Beep” vùng số 2 thêm mới thành công.

– Tương tự thêm thiết bị vào các vùng còn lại 3, 4, 5.

– Cần phải cài đặt hoàn tất thiết bị trước 20 giây khi nghe tiếng “beep beep” kết thúc cài đặt

– Cài đặt tối đa 99 thiết bị.

 Xóa đầu cảm ứng,cửa từ báo khói,báo ga,báo khẩn…

Để xóa đầu cảm ứng ở vùng nào thì nhấn nút [ Learn] di chuyển vào vùng đó để xóa

DV: xóa đầu cảm ứng ở vùng 1( đèn số 1), nhấn nút [ set] 2 lần cách nhau 1->2 giây, nghe tiếng “ Beep” đèn số 1 đỏ  nhấn giữ nút [ set] khoảng 3 ->4 giây, đèn số 1 chớp 4 lần và nghe tiếng “Beep” 4 lần ,vùng 1 xóa thành công.

Để xóa vùng số 3 thì nhấn nút [ Learn] 3 lần mỗi lần nhấn cách nhau 1 ->2 giây nghe tiếng “ Beep” đèn số 3 đỏ, nhấn giữ nút [ Learn] khoảng 3->4 giây đèn số 3 chớp 4 lần và nghe tiếng “Beep” 4 lần là xóa vùng số 3 thành công.

Tương tự xóa cho các vùng khác..

 Vị trí gạt Switch để tương thích Code thu-phát

Chú ý: Với hệ thống không cần tính bảo mật cao thì các switch gạt lên vị trí On

5. Sơ đồ kết nối đầu cảm ứng có dây

Z09 (phát tín hiệu) với 2 vùng kết nối có dây—–Z4 và Z5.nó có thể làm việc NO/NC có dây:

Phương pháp kết nối:

1) Cảm ứng có dây loại NO , khi nối Z4, Z5 vào GND khi kích hoạt 2 đầu Z4, Z5 và GND tách ra thì tín hiệu sẽ được kích hoạt và được truyền đi,12V điện áp ra dùng để đấu vào 12V cho đầu cảm ứng cần cấp

2) Cảm ứng có dây loại NC thì làm ngược lại với NO

 Khôi phục hệ thống

Rút nguồn( adapter) ra khỏi thiết bị, gạt công tắc pin xạc về vị trí OFF, nhấn và giữ nút [Learn] đồng thời cấp nguồn điện cho thiết bị và chờ khoảng 10 giây, đèn trên thiết bị 5 đèn hết chớp nháy , nhả tay ra , tất cả các thiết bị ngoại vi đã được cài đặt từ trước đều bị xóa.

Cảm ơn quý khách đã tin dùng sản phẩm Kawasan!
