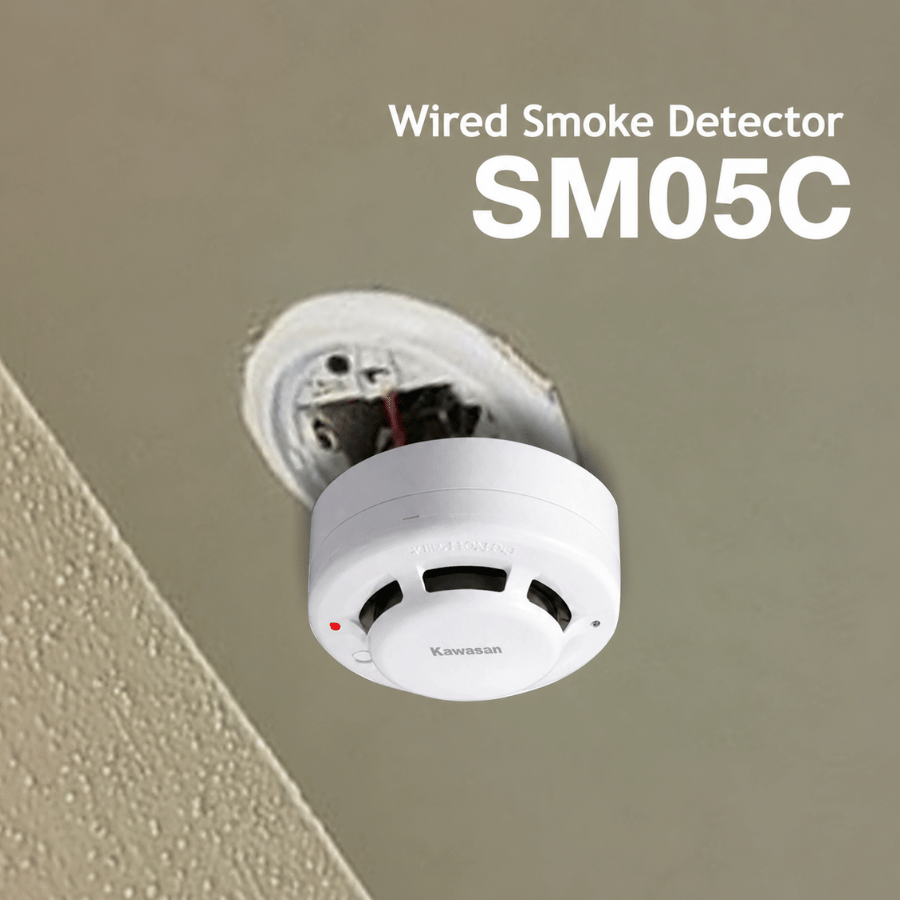

SM05C WIRED SMOKE DETECTOR

SM05C smoke detector connects by wire to a fire alarm control panel. Designed for ceiling installation, it can be used in offices, factories, airports, bus stations, and warehouses. It operates on a 12–24V power supply. When it detects smoke, its indicator flashes continuously and its relay contact closes, sending a signal to a fire or security alarm control panel with an NO input. This helps users respond promptly to signs of fire. Its compact design and reasonable price make it suitable for installations intended to help protect people and property.

SM05C Wired Smoke Detector – Alarm Control Panel Accessory:

• Operating Voltage: 12–24VDC
• Standby Current: <60µA, energy-saving
• Alarm Current: 40mA
• Load Output: 12VDC / 0.5A
• Output Contact: NO
• Operating Temperature: -10°C to +40°C
• Dimensions: Ø100 × 50mm

• Đấu nối dây nguồn, tín hiệu theo sơ đồ
• Chân 5 cấp nguồn (+),chân 2 cấp nguồn (-)
• Tiếp điểm ngõ ra NO: chân 3 và chân 6 khi có khói thì đóng lại(đấu nối với còi báo cháy hoặc trung tâm báo cháy kawasan)
• Với trung tâm báo động kawasan(Kw-260Sim-Kw262T-SL…)thì ngõ kết nối tiếp điểm 3 and 6 (SM05C) đưa vào GND và Z1….Z4 (trung tâm báo động)
• Dùng tay xoay đế báo khói ngược chiều kim đồng hồ để lấy đế ra để đấu nối dây , sau đó lắp đế này cố định trên trần.
•  Lắp thiết bị vào đế đã gắn trên trần để sử dụng.
• Kiểm tra  thiết bị bằng cách cho khói vào lồng cảm biến khói đến khi đủ mật độ khói thì đèn led tín hiệu nháy nhanh và sáng là thiết bị hoạt động tốt
• Lắp thiết bị vào đế đã gắn trên trần để sử dụng.

Khi Có Báo Động:

• Kiểm tra ngay khu vực báo động và nếu phát hiện cháy thì chú ý cúp cầu dao điện sau đó dùng các dụng cụ chữa cháy (bình chữa cháy, nước, cát, dùng chăn hoặc mền nhúng vào nước và chụp vào đám cháy.
• Nếu thấy không thể dập đám cháy thì kêu cứu để người khác giúp đỡ, hoặc gọi 114 để báo đội chữa cháy chuyên nghiệp đến trợ giúp.

Kiểm Tra Thiết Bị:

• Định kỳ ít nhất 1 tháng /lần kiểm tra hệ thống thiết bị báo khói có  làm việc bình thường không.

Thank you for trusting Kawasan products!

Technical consulting phone number: 1800.0058 (miễn cước) hoặc gọi trực tiếp số: 0911 757 234

Website: www.kawasan.com.vn
