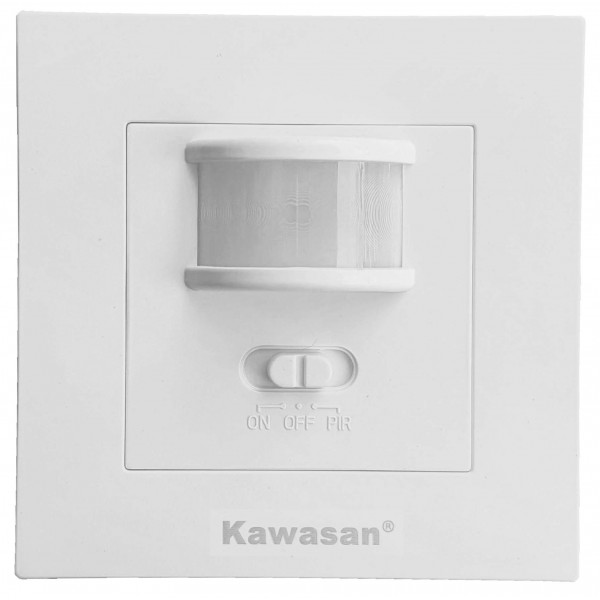

CÔNG TẮC CẢM ỨNG HỒNG NGOẠI SS21D2 KAWASAN

SS21D2 là công tắc cảm ứng hồng ngoại, phát hiện chuyển động thân nhiệt của người và vật ~ 36-37°C. Tự động mở đèn khi có người di chuyển trong vùng quét, và tắt khi người rời khỏi. Có 2 nút chỉnh: thời gian trễ tự tắt từ 10s – 30 phút (Time) và độ sáng kích hoạt chế độ cảm ứng từ 3 -2000 (Lux) tuỳ chọn theo nhu cầu người dùng. Đồng thời mặt ngoài có 3 nút chọn ON – OFF để bật – tắt bằng tay bình thường, hoặc chuyển sang PIR để kích hoạt độ cảm ứng.

Công tắc cảm biến SS21D2 thiết kế dạng 2 dây: Cấp nguồn N, L – Ra đèn Load (dây đỏ) và N (chung). Thiết kế kiểu dáng hình vuông nhỏ gọn, lắp âm tường vô cùng tiện lợi. Đảm bảo tính thẩm mỹ cao, cho các không gian lắp đặt như: cầu thang, hành lang…

CHỨC NĂNG CÁC NÚT CHỈNH

• Vị trí công tắc ON: Đèn sáng thường trực
• Vị trí công tắc OFF: Đèn tắt hẳn
• Vị trí công tắc PIR: Đèn sáng chế độ tự động cảm ứng

Nút LUX: Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hồng ngoại:

1. Nếu điều chỉnh nút LUX xoay về phía “mặt trời “thì cảm biến sẽ luôn luôn hoạt động (kể cả sáng hay tối).
2. Nếu điều chỉnh nút LUX xoay về phía “mặt trăng “thì cảm biến chỉ hoạt động trong môi trường tối (chỉnh về hết bên dấu “-“ là thật tối, chỉnh ở khoảng giữa là môi trường thiếu ánh sáng (30lux)) thì cảm ứng mới làm việc. Khi môi trường đủ ánh sáng (>30lux) thì cảm ứng sẽ không hoạt động.

***Khi thiết bị đã cảm ứng bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó.

Nút TIME :Điều chỉnh thời gian tự tắt, trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 30 phút. Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới. Nếu luôn có người trong vùng quét công tắc sẽ luôn bật và đèn luôn sáng.

*** Nên chỉnh khoảng giữa (khoảng 2~3 phút) để hạn chế đèn bị thường xuyên bật tất, gây cảm giác không thoải mái khi sử dụng.

ỨNG DỤNG CÔNG TẮC CẢM BIẾN ÂM TƯỜNG

• Ứng dụng cơ bản nhất của công tắc cảm ứng SS21D2, là dùng để tắt mở đèn cầu thang. Thay công tắc cơ 2 chiều truyền thống.

Ví dụ dùng cho đèn cầu thang : Ta lắp đặt cảm ứng ngay chỗ cầu thang cao 1.5m,  sau đó vặn nút điều chỉnh độ sáng/tối thích hợp. Khi độ sáng trong khu vực hành lang/cầu thang giảm xuống thấp hơn mức điều chỉnh. Lúc này nếu có người bước đến cầu thang, lập tức đèn sẽ bật sáng. Sau khoảng thời gian (từ 8 giây đến 20 phút tuỳ điều chỉnh) đèn sẽ tự tắt khi không còn người nào chuyển động trong vùng cảm ứng.

• Tương tự dùng để điều khiển mở đèn hành lang, nhà vệ sinh, văn phòng, Showroom… Vào lúc trời tối nếu có người đi ngang sẽ tự mở đèn, một lúc sau sẽ tự tắt.
• Dùng để báo trộm sử dụng tương tự, thay bóng đèn bằng chuông hoặc còi báo động …

Chú ý:

• Mở nắp dưới công tắc ra sẽ có 2 nút điều chỉnh thời gian trễ và độ sáng cảm ứng
•  Khi lắp đặt cho hoạt động thử thì cần chỉnh cho thời gian về nhỏ nhất (vặn về phía dấu -), ánh sáng ở vị trí lớn nhất (vặn về phía hình mặt trời). Sau khi thử xong thì điều chỉnh lại theo ý muốn.
