1. Giới thiệu sản phẩm

2. Thông số kỹ thuật chung:

 Thông số kỹ thuật chi tiết theo từng bộ phận:

• Nguồn cấp: 12V, có thể dùng bình acquy hoặc nguồn chuyển đổi 220V-12V đi kèm
• Có ngõ ra cấp nguồn 12V và ngõ ra NO (kết nối với các thiết bị có dây gồm: báo khói SM05C, cảm ứng hồng ngoại báo động có dây, cửa từ có dây, Bộ báo động Beam hàng rào…
• Kết nối được tối đa 25 thiết bị không dây gồm: Báo khói không dây SM03, nút nhấn khẩn D66D, D66B, cửa từ M4, MS01MS01B, Báo động Beam hàng rao SB30M, BK30M
• Sóng hoạt động: RF433Mhz
• Khoảng cách thu sóng: 50-100m (Nếu muốn thu sóng xa hơn 200 – 500m thì  cần thay Anten dây dài ARF2 hoặc thêm bộ khuyếch đại sóng RF ARF06A1 hoặc ARF06A2

• Điện áp hoạt động: 12V
• Âm lượng: 1-120dB (điều chỉnh được)
• Công suất: <0.5A

• Điện áp: Dùng Pin 23A-12V (có đi kèm)
• Khoảng cách phát sóng: 50-100m (tùy điều sóng và vật cản), nếu kết hợp với bộ khuyếch đại sóng thì có thể đạt 200-500m).
• Tần số hoạt động: 433Mhz
• Thời gian sử dụng: 12 tháng (nếu dùn Pin Alkaline 12V-23A của Kawasan)

• Điện áp: 5V (dùng Pin nút áo 2032)
• Khoảng cách phát sóng: 30-50m (tùy điều sóng và vật cản), nếu kết hợp với bộ khuyếch đại sóng thì có thể đạt 200-500m).
• Tần số: 433Mzh
• Thời gian sử dụng: 12 tháng (nếu dùn Pin Alkaline loại tốt của Camelion hoặc Panasonic)

3. Ứng dụng thực tế

• Chung cư mini, nhà trọ: Khi có cháy hoặc kẻ gian đột nhập, người trong phòng chỉ cần nhấn nút – còi báo động hú vang toàn khu, số phòng sự cố sẽ hiển thị ngay.

• Nhà phố, khu dân cư liền kề: Dễ dàng kết nối các căn hộ lân cận thành một mạng báo động liên thông, bảo vệ lẫn nhau.

• Nhà riêng có người già/trẻ nhỏ: Hỗ trợ cảnh báo khẩn cấp khi có tai nạn, té ngã, ngạt khói… trong nhà.

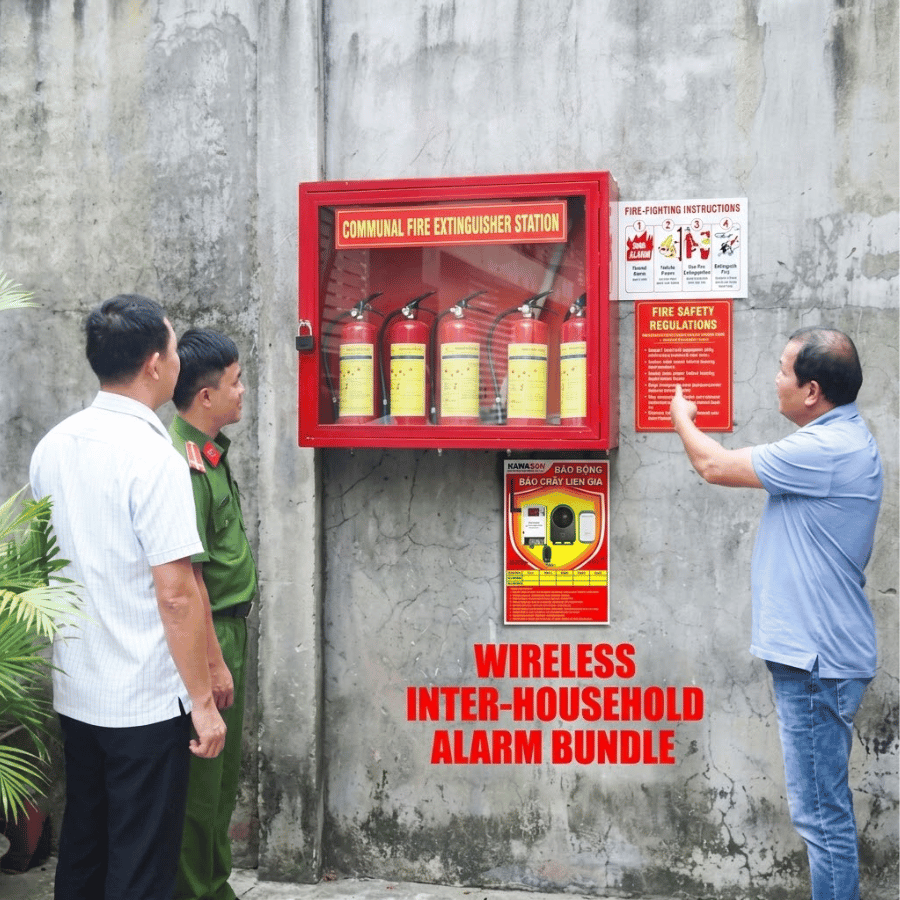

• Hệ thống an ninh cộng đồng tự quản: Gắn tại các chốt dân phòng, nhà giữ xe, nhà cộng đồng để tạo hệ thống cảnh báo diện rộng.

4. Tính năng nổi bật – Vì sao nên chọn BLG01?

Ai nên sử dụng BLG01?

• Cư dân khu tập thể hoặc chung cư nhỏ không có hệ thống PCCC tập trung.
• Chủ nhà trọ muốn nâng cao an toàn cho người thuê.
• Gia đình có người già, cần hệ thống báo khẩn nhanh chóng.
• Hộ dân sinh sống trong các con hẻm sâu, nơi lực lượng hỗ trợ khó tiếp cận nhanh

THÔNG SỐ KỸ THUẬT

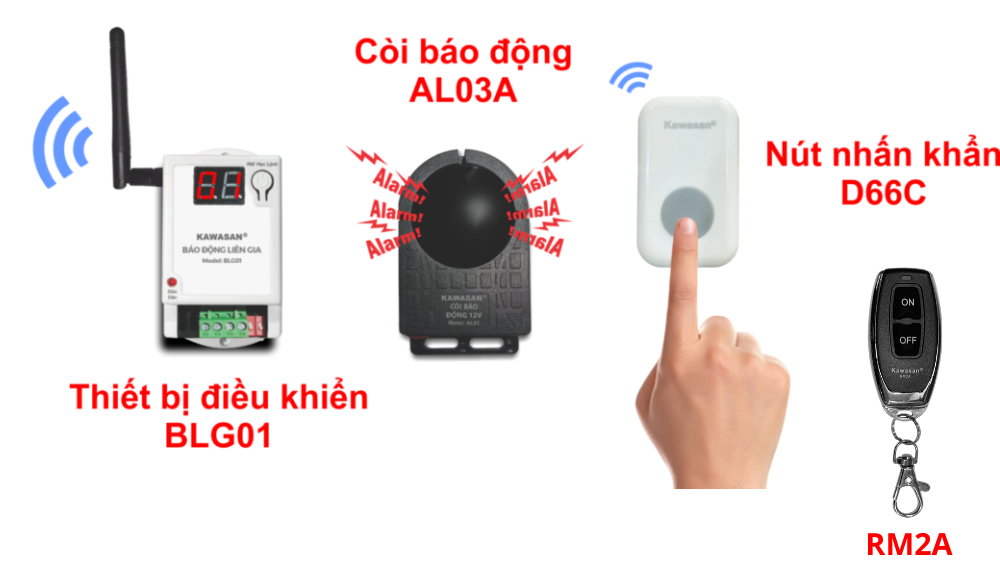

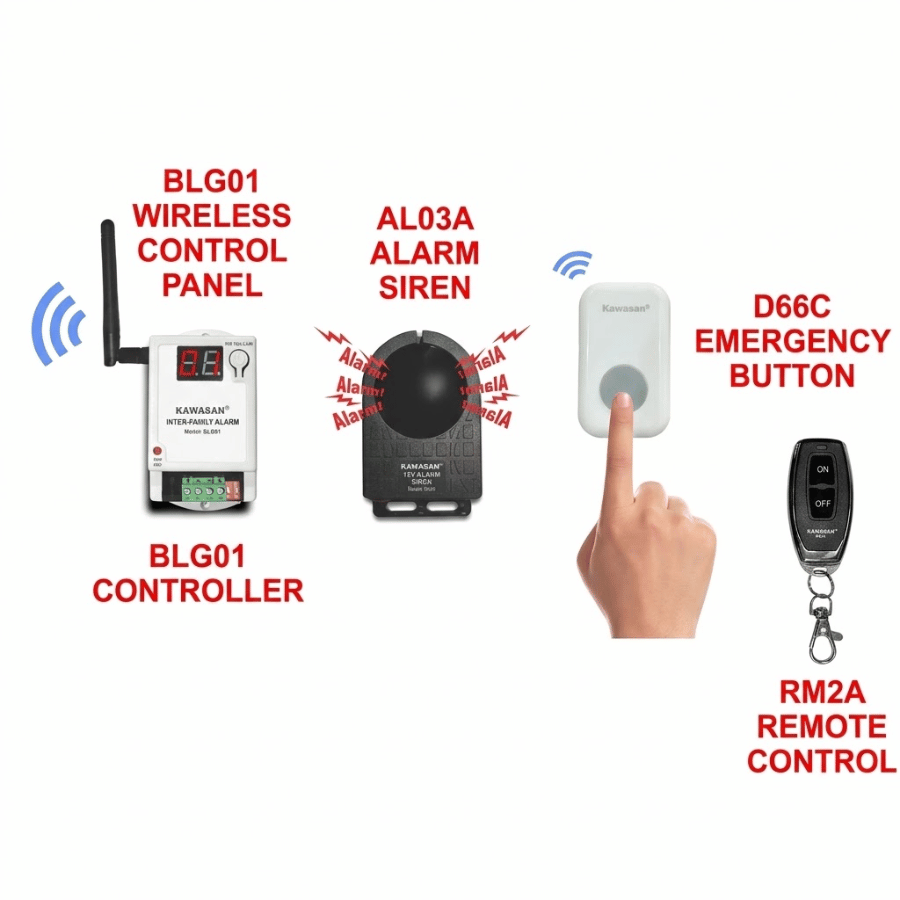

CÁCH ĐẤU NỐI SẢN PHẨM

– Cấp nguồn 12VDC vào jack DC 2.5 của bộ điều khiển BLG01.

– Đấu còi AL03A 12 VDC vào ngõ ra của bộ điều khiển BLG01. Chú ý đấu đúng cực âm, dương còi AL03A: dây đỏ cực dương (+), dây đen cực âm (-)

CÁCH TÍCH HỢP THÊM REMOTE HOẶC NÚT NHẤN CHUÔNG ĐỂ BẬT BÁO ĐỘNG:

Không tích hợp 1 nút nhấn chuông hoặc remote cho cả ON và OFF. Nếu đã tích hợp cần reset và tích hợp lại.

Bước 1: Nhấn giữ Nút Học Lệnh (SET) trên công tắc 3~ 4 giây. Màn hình hiển thị nhấp nháy “ON” thì thả tay ra.

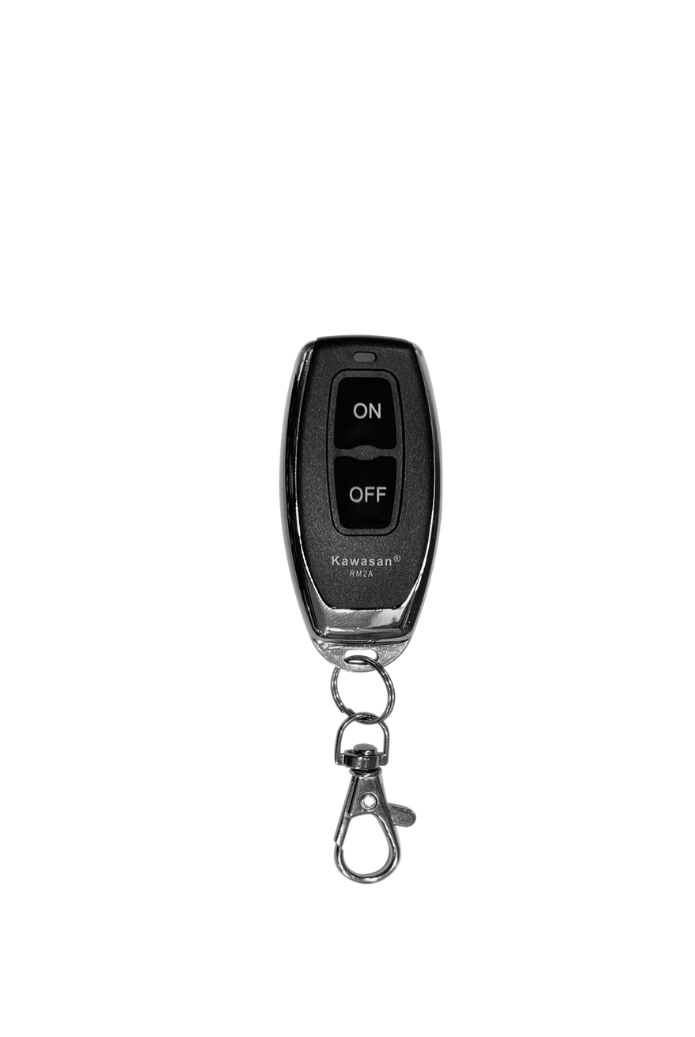

Bước 2: Nhấn 1 nút (ví dụ nút A) trên remote 1 lần, Màn hình hiển thị “–” là đã học lệnh xong.

Bước 3: Nhấn 1 nút vừa học để kiểm tra báo động, Đèn sẽ hiện thị thứ tự của thiết bị , thiết bị sẽ tắt sau 1 phút được bật nếu chế độ hoạt động là auto, ngược lại thiết bị chỉ tắt khi nhấn remote tắt hoặc tắt bằng tay nếu ở chế độ thủ công

CÁCH TÍCH HỢP THÊM REMOTE HOẶC NÚT NHẤN CHUÔNG ĐỂ TẮT BÁO ĐỘNG

 – Thiết bị chỉ ghi nhớ được 2 remote hoặc nút nhấn chuông để tắt

Bước 1: Nhấn giữ Nút Học Lệnh (SET) trên công tắc 6~ 7 giây. Màn hình hiển thị “OF” nhấp nháy thì thả tay ra.

Bước 2: Bấm lần 1 nút OFF hoặc nút bất kỳ muốn ghi nhớ. Màn hình hiển thị “–” là đã học lệnh xong.

Bước 3: Bật báo động và nhấn nút vừa học màn hình chuyển từ hiển thị số thứ tự “xx” sang “–”

CÁCH XÓA TẤT CẢ CÁC REMOTE ĐÃ CÀI ĐẶT TỪ TRƯỚC (RESET)

Nhấn giữ Nút Học Lệnh trong 9-12 giây, thiết bị hiển thị “dE” thì thả tay ra Thiết bị sẽ được reset và quay lại màn hình chính.

CÁCH CHỌN CHẾ ĐỘ BÁO ĐỘNG

– Gạt nút từ OFF sang ON còi báo động 1 phút sẽ tắt

– Gạt nút từ ON sang OFF còi luôn báo đến khi bấm tắt trên thiết bị điều khiển.

CÁCH XEM LẠI LỊCH SỬ BÁO ĐỘNG

Bước 1: Gạt công tắc xem lịch sử từ OFF sang ON.

Bước 2: Màn hình sẽ hiển thị số lịch sử báo động gần nhất, để xem lại các lịch sử trước đó, nhấn nhả nút set. Mỗi lần nhấn màn hình sẽ hiển thị thứ tự từ gần nhất đến xa nhất. Tối đa 25 lịch sử.

– Để trở về chế độ hoạt động bình thường. Gạt công tắt xem lịch sử từ ON sang OFF

– Khi khởi động màn hình sẽ hiển thị lần lượt số lượng thiết bị đã ghi nhớ, lần lượt từ số thiết bị ON và số thiết bị OFF.

Attention:  – Khi cài đặt phải tắt các thiết bị báo khách không dây phát sóng Radio và các thiết bị phát sóng khác có thể ảnh hưởng đến việc cài tích hợp này. Nên kiểm tra lại để tắt các thiết bị phát sóng hiện tại hoặc chuyển qua vị trí khác để cài đặt lại!

Nếu khách sử dụng bao gồm 10 bộ thì mỗi remote cần học cho cả 10 bộ.

                         Các vấn đề thường gặp và cách khắc phục

Vì sao khoảng cách nhận nút nhấn, remote gần?

– Kiểm tra lại pin trên nút nhấn, remote đã cạn dung lượng làm cho phát sóng không xa, môi trường vật cản quá nhiều và dày đặt cũng sẽ làm giảm khoảng cách điều khiển.

– Nếu cần khoảng cách điều khiển xa hơn lắp thêm thiết bị khuếch đại sóng ARF06A.

Vì sao thiết bị không điều khiển được remote?

– Khi cài đặt phải tắt các thiết bị không dây phát sóng RF433Mhz và các thiết bị phát sóng khác có thể ảnh hưởng đến việc cài tích hợp này. Nên kiểm tra lại để tắt các thiết bị phát sóng hiện tại hoặc chuyển qua vị trí khác để cài đặt lại. Trước khi cài đặt tích hợp hợp lại cần xóa hết các thiết bị cài đặt trước đó.

– Vì sao ngỏ ra còi không kêu? Kiểm tra xem chức năng hoạt động của còi có chỉnh âm mức âm lượng thích hợp chưa?

– Không được đấu sai cực âm, dương nguồn ra còi 12V sẽ làm hỏng còi.
