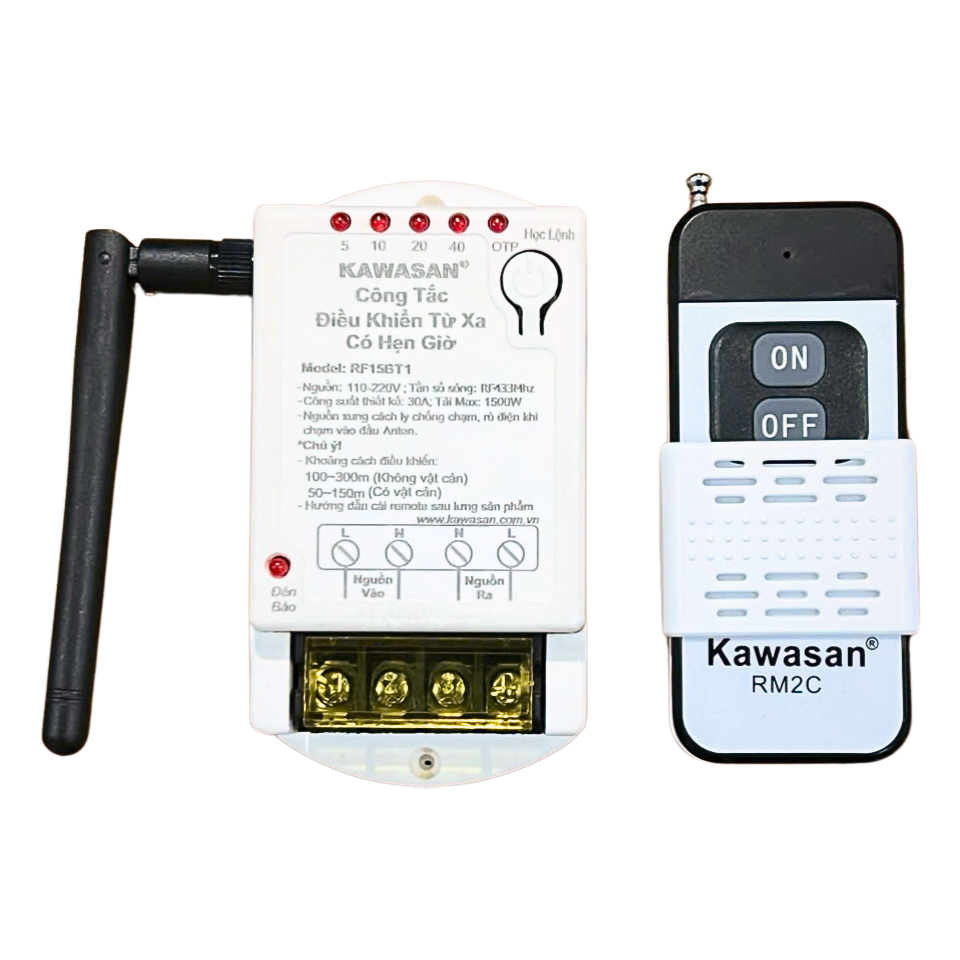

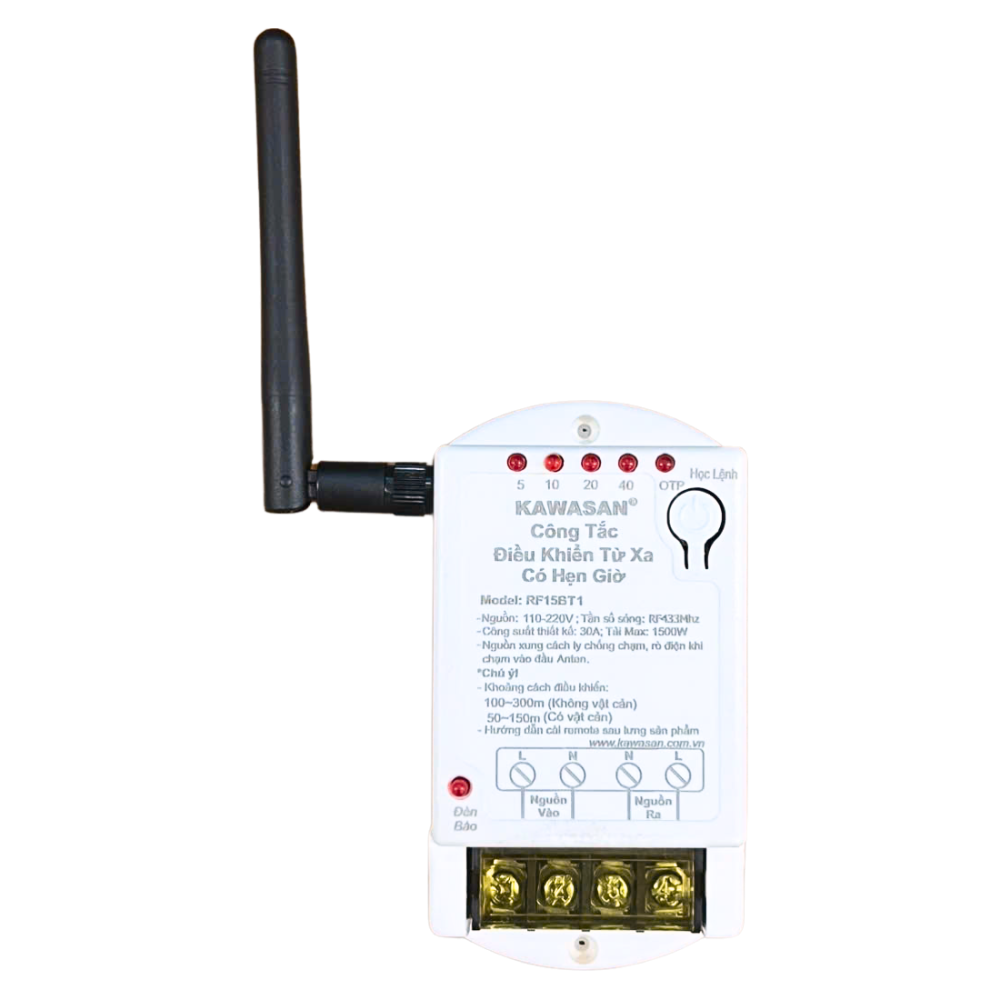

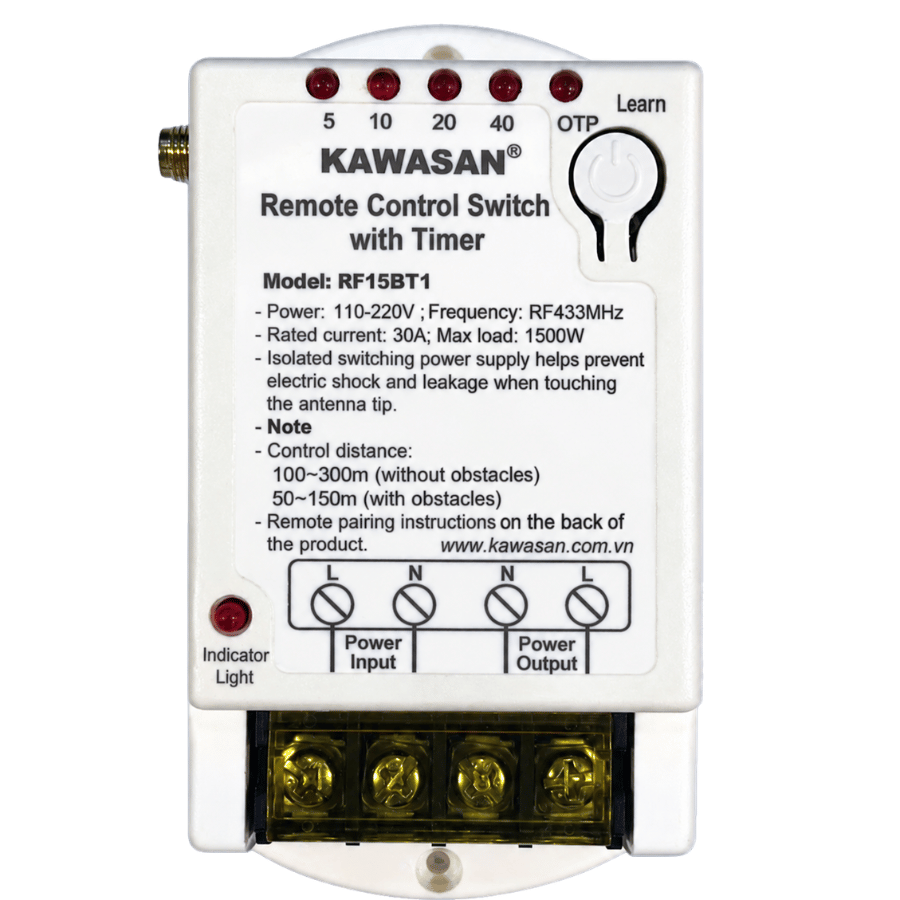

CÔNG TẮC ĐIỀU KHIỂN TỪ XA 01 KÊNH CÓ HẸN GIỜ RF15BT1

– Công tắc điều khiển từ xa 1 kênh có hẹn giờ với chức năng hoạt động nhận tín hiệu sóng RF433Mhz từ các thiết bị không dây. Thiết bị này có chức năng hẹn giờ tắt tuỳ chọn thời gian linh hoạt. Bao gồm: mốc thời gian cố định và thời gian không giới hạn bằng đèn Led. – Với thiết kế mới khoảng cách nhận sóng RF433Mhz gần xa tuỳ vào loại anten sử dụng và môi trường vật cản. – Sản phẩm tích hợp được 5 remote.

ỨNG DỤNG CỦA THIẾT BỊ ĐIỀU KHIỂN TỪ XA

– Dùng làm hẹn giờ tắt cho bơm tưới trong nông nghiệp, hẹn giờ tắt cho hệ thống đèn chiếu sáng gia đình và trang trại… – Có 4 mốc thời gian cài đặt cố định (5phút, 10phút, 20phút, 40phút). Tùy chọn thời gian tắt ngỏ ra không giới hạn (OTP). Tương ứng với các số 5, 10, 20, 40 và OTP đèn led. THÔNG SỐ KĨ THUẬT: – Nguồn cấp: 110 – 220V. – Sóng Radio: RF433MHz. – Công suất tải: 1500W. – Chức năng học lệnh nhận Remote điều khiển. – Khoảng cách điều khiển: 100 ~ 300m (không vật cản). 50 ~ 150m (có vật cản).

– Nguồn cấp: 110 – 220V.

– Sóng Radio: RF433MHz.

– Công suất tải: 1500W.

– Chức năng học lệnh nhận Remote điều khiển.

– Khoảng cách điều khiển:

100 ~ 300m (không vật cản).

50 ~ 150m (có vật cản).

– Tích hợp tối đa 5 remote.

Ứng dụng:

Hẹn giờ tắc nguồn tùy chọn linh hoạt trên chip led hiển thị thời gian.



CÁCH TÍCH HỢP REMOTE

TRƯỜNG HỢP CHỌN 1 NÚT BẬT VÀ TẮT NGỎ RA THIẾT BỊ THÌ THỰC HIỆN NHƯ SAU

   Bước 1: Nhấn giữ Nút Học Lệnh (SET) trên công tắc 3~ 4 giây. Đèn Báo nhấp nháy thì thả tay ra.

Bước 2: Bấm 1 nút (ví dụ nút A) trên remote 2 lần, mỗi lần cách nhau 1 giây thấy đèn tắt là  đã hoàn thành. Lúc này nút vừa bấm (Nút A) trên remote là nút điều khiển tắt và mở công tắc.

TRƯỜNG HỢP CHỌN 1 NÚT BẬT VÀ 1 NÚT TẮT NGỎ RA THIẾT BỊ RIÊNG BIỆT THÌ THỰC HIỆN NHƯ SAU

     Bước 1: Nhấn giữ Nút học lệnh (SET) trên công tắc 3~ 4 giây. Đèn báo nhấp nháy thì thả tay ra.

  Bước 2: Bấm lần 1 nút ON hoặc A sau đó bấm lần 2 nút OFF hoặc B. Lúc này nút bấm lần đầu là nút bật và bấm lần 2 là nút tắt.

Attention: Nút nào trên Remote đã tích hợp rồi thì không tích hợp lại được nữa. Nếu muốn tích hợp lại thì phải bấm RESET (xóa hết) rồi tích hợp lại từ đầu.

CÁCH XÓA TẤT CẢ CÁC REMOTE ĐÃ CÀI ĐẶT TỪ TRƯỚC (RESET)

– Nhấn giữ Nút Học Lệnh trong 6-9 giây. Đèn báo nháy chậm và sau đó tắt hẳn thì nhả tay ra.

– Thiết bị đã được RESET.

CÁCH CHỌN CHỨC NĂNG HẸN GIỜ TỰ TẮT NGỎ RA CỦA THIẾT BỊ RF15BT1

– Nhấn nhả nút chế độ bên phải thiết bị để chọn hẹn giờ lần lượt 5 phút, 10phút, 20phút, 40phút.

– OTP chọn thời gian hẹn giờ tắt tùy chỉnh.

• Đèn 5 sáng tương đương 5 phút tự tắt. Tương tự cho đèn 10, 20 và 40.
• Đèn OTP sáng tương đương thời gian tuỳ chọn không giới hạn.
• Nếu không có đèn nào sáng tương đương với chế độ không hẹn giờ.

CÁCH CÀI ĐẶT CHỨC NĂNG HẸN GIỜ TỰ TẮT VỚI CHẾ ĐỘ THỜI GIAN TÙY CHỈNH

Bước 1: Nhấn giữ nút chế độ bên phải thiết bị trong 3S đèn OTP nhấn nháy và đèn báo trạng thái bật thì thả tay. Relay sẽ được bật và thiết bị bắt đầu ghi lại thời gian.

Bước 2: Bắt đầu căn đồng hồ. (Dùng điện thoại smartphone để bật chức năng đếm giờ),

Bước 3: Sau khi đã đủ thời gian chọn tắt, nhấn 1 lần nút Set để lưu lại hoặc có thể dùng remote đã học lệnh để tắt

                           “Các vấn đề thường gặp và cách khắc phục”

• Vì sao khoảng cách nhận remote gần?

– Kiểm tra lại pin trên remote đã cạn dung lượng làm cho phát sóng remote không xa. Môi trường vật cản quá nhiều và dày đặt cũng sẽ làm giảm khoảng cách điều khiển.

– Nếu cần khoảng cách điều khiển xa hơn lắp thêm thiết bị khuếch đại sóng ARF06A

• Vì sao thiết bị không điều khiển được remote?

– Khi cài đặt phải tắt các thiết bị không dây phát sóng RF433Mhz và các thiết bị phát sóng khác có thể ảnh hưởng đến việc cài tích hợp này. Nên kiểm tra lại để tắt các thiết bị phát sóng hiện tại hoặc chuyển qua vị trí khác để cài đặt lại. Trước khi cài đặt tích hợp hợp lại cần xóa hết các thiết bị cài đặt trước đó.

– Chỉ Có thể dùng 1 trong 2 chức năng, bật tắt bình thường hoặc bật tắt qua hẹn giờ tắt.

*Khi dùng để điều khiển hệ thống đèn LED hoặc Bơm có công suất lớn hơn 1500W. Phải lắp thêm KHỞI ĐỘNG TỪ phù hợp để bảo vệ thiết bị bền hơn và chống cháy nổ. Khi lắp thêm Khởi Động Từ phải thông qua kỹ thuật viên đã được đào tạo kỹ thuật điện bài bản, tránh lắp sai làm hư hỏng và gây cháy nổ….
