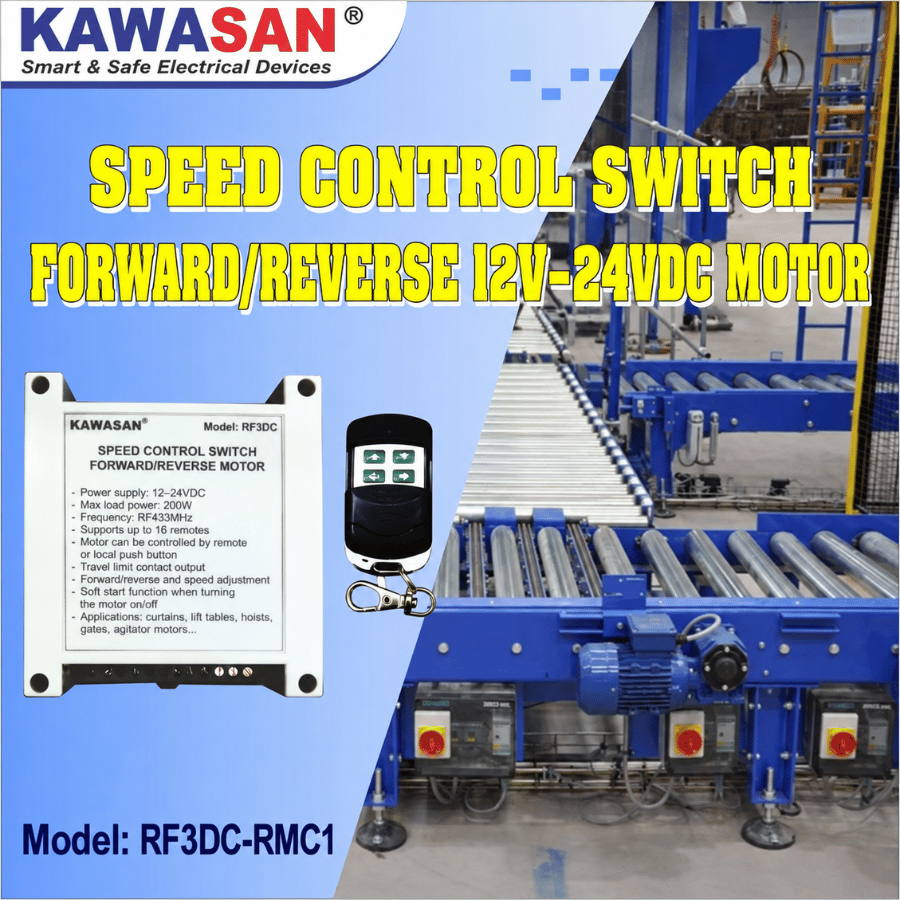

CÔNG TẮC ĐIỀU KHIỂN ĐẢO CHIỀU ĐỘNG CƠ RF3DC-RMC1

• RF3DC là công tắc điều khiển động cơ DC. Tích hợp với remote điều khiển từ xa bằng sóng RF433 Mhz. Dễ dàng điều khiển bật, tắt, di chuyển sang trái/ phải, đảo chiều các thiết bị làm việc.
• Khả năng nhận sóng tốt, xuyên được vật cản như: gỗ, kính, tường mỏng…
• Tích hợp được tối đa 5 remote
• Có thể điều khiển động cơ bằng remote hoặc nút nhấn tay
• Có ngõ ra công tắc hành trình vô cùng tiện lợi

TÍNH NĂNG NỔI BẬT CÔNG TẮC ĐIỀU KHIỂN TỪ RF3DC

• ​Chức năng đảo chiều, thay đổi tốc độ của động cơ
• Chức năng khởi động mềm trước khi bật tắt động cơ

ỨNG DỤNG CÔNG TẮC ĐIỀU KHIỂN ĐẢO CHIỀU RF3DC-RMC1

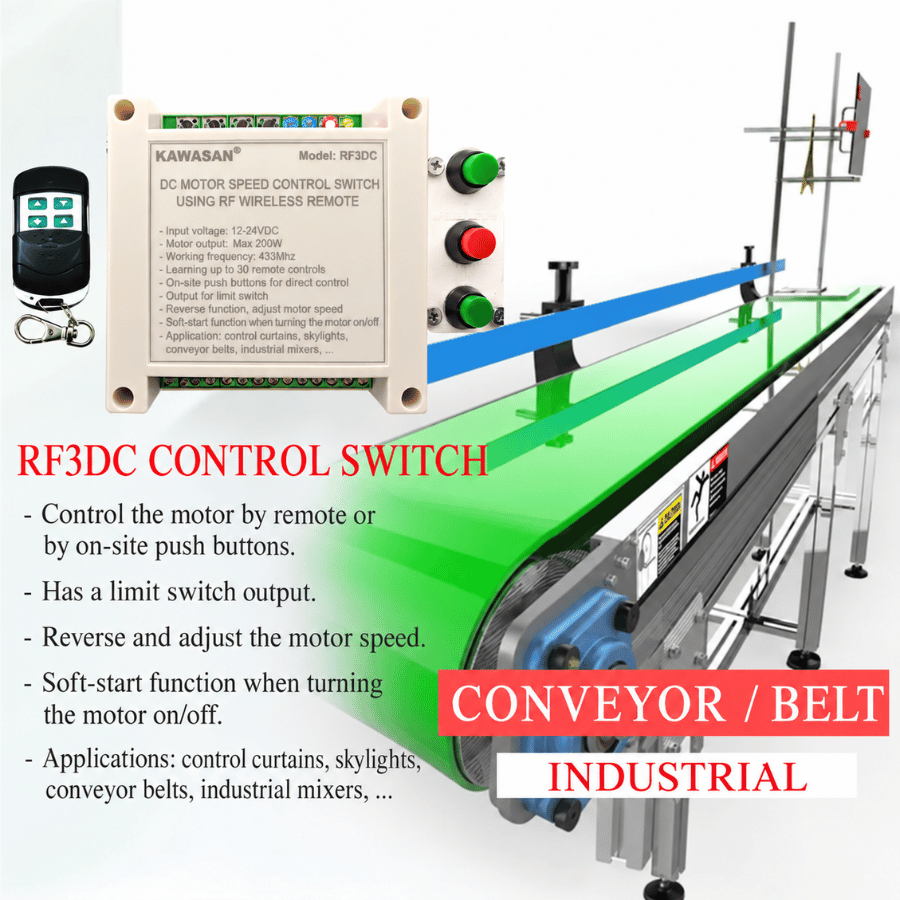

Điều khiển từ xa: rèm cửa, cửa sổ giếng trời, thiết bị nâng hạ hàng hóa, hệ thống cửa xếp….​

 VÌ SAO NÊN CHỌN MUA CÔNG TẮC ĐIỀU KHIỂN TỪ XA ĐẢO CHIỀU ĐỘNG CƠ KAWASAN?

• Kawasan là nhãn hiệu chuyên về các thiết bị thông minh. Trong đó thiết bị điều khiển từ xa đã có mặt trên thị trường nhiều năm tại Việt Nam. Đồng thời nhãn hiệu KAWASAN đã có đăng ký bảo hộ nhãn hiệu tại Việt Nam.
• Sản phẩm được nghiên cứu và sản xuất tại Việt Nam với hệ thống phân phối toàn quốc. Hệ thống văn phòng dịch vụ tư vấn, bảo hành 2 năm đều có tại các thành phố lớn trên toàn quốc.
• Chất lượng công tắc điều khiển từ xa công suất lớn được công ty đầu tư nghiên cứu và cải tiến liên tục. Vì vậy chất lượng được đảm bảo và có thể tích hợp thêm remote dễ dàng.
• Thông tin in bằng tiếng Việt giúp người dùng dễ sử dụng và cài đặt.

• Nguồn cấp: 12-24VDC
• Sóng Rađio: RF433Mhz
• Điều khiển tăng giảm tốc độ tùy chọn.
• Điều khiển động cơ DC lên xuống dừng.
• Khoảng cách điều khiển:30~50m ( tùy vật cản và môi trường sóng)
• Tích hợp tối đa 5 remote

– Cách học lệnh remote: nhấn giữ nút ‘’SET’’ (HỌC LỆNH) khoảng 3 – 5s, Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) nhấp nháy thì buông ra. Sau đó, nhấn giữ nút “ổ khóa’’ trên remote đến khi Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) tắt thì buông nút ổ khóa ra. Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) sáng lên là thành công.

– Cách xóa học lệnh trên Remote: nhấn giữ Nút ‘’SET’’ (HỌC LỆNH) khoảng 5 – 6s, Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) nhấp nháy rồi tắt hẳn. Buông Nút ‘’SET’’ (HỌC LỆNH) ra, Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) sáng lên là thành công.

– Lưu ý: Remote nào đã học lệnh rồi thì không thể học lệnh lại được nữa. Muốn học lệnh lại thì phải thực hiện “xóa học lệnh trên remote” đi.

– Cách thay đổi tốc độ động cơ: nhấn giữ Nút “STOP” (DỪNG) khoảng 4 – 5s, Đèn “STOP SIGNAL” (ĐÈN DỪNG) nhấp nháy thì buôn Nút “STOP” (DỪNG) ra. Tiếp theo, nhấn giữ Nút “RIGHT” (PHẢI) để tăng tốc độ động cơ hoặc nhấn giữ Nút “LEFT” (TRÁI) để giảm tốc độ động cơ đến mức tốc độ mong muốn thì buông ra. Sau đó, nhấn Nút “STOP” (DỪNG), Đèn “STOP SIGNAL” (ĐÈN DỪNG) sáng lên là thành công.

– Điều khiển động cơ qua REMOTE:

+ Nút mũi tên lên: điều khiển động quay phải (RIGHT).

+ Nút mũi tên xuống: điều khiển động quay trái (LEFT).

+ Nút hình vuông: dừng động cơ (STOP)

+ Nút ổ khóa: khóa/mở chức năng điều khiển. Nhấn nút ổ khóa, Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) chớp nháy là khóa chức năng điều khiển. Nhấn nút ổ khóa thêm một lần nữa, Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA) sang lên là mở chức năng điều khiển. Đèn “LEANING/LOCK’’ (ĐÈN HỌC LỆNH/ KHÓA)

– Điều khiển động cơ qua nút nhấn trên sản phẩm:

+ Nút ‘’SET’’ (HỌC LỆNH): dùng để học lệnh REMOTE

+ Nút “RIGHT” (PHẢI): điều khiển động quay phải (RIGHT).

+ Nút “STOP” (DỪNG): điều khiển dừng động cơ

+ Nút “LEFT” (TRÁI): điều khiển động quay trái (LEFT).

• Kết nối sản phẩm với thiết bị ngoại vi, chức năng và cách sử dụng

+ InPut (Nguồn vào): kết nối hia dây nguồn DC 12V đến 24V. Lưu ý: Cấp đúng cực của nguồn

+ OutPut Load (Ra động cơ): Kết nối hai dây động cơ DC. Lưu ý: Nguồn DC cấp vào phải tương thích với Động cơ.

+ “TURN LEFT’’ (QUA TRÁI): kết nối vào nút nhấn thường mở. Khi nhấn vào động cơ sẽ quay qua trái.

+ ‘’TURN RIGHT’’ (QUA PHẢI):  kết nối vào nút nhấn thường mở. Khi nhấn vào động cơ sẽ quay qua phải.

+ ‘’STOP’’ (DỪNG): kết nối vào nút nhấn thường mở. Khi nhấn vào động cơ sẽ dừng.

+ ‘’STOP RIGHT’’ (DỪNG PHẢI): Kết nối vào công tắc hành trình thường mở. Khi có tác động, động cơ sẽ dừng khi đang quay qua phải.

+ ‘’STOP LEFT’’ (DỪNG TRÁI): Kết nối vào công tắc hành trình thường mở. Khi có tác động, động cơ sẽ dừng khi đang quay qua trái.

Lưu ý: Có thể điều chỉnh tốc độ động cơ thông qua ba nút nhấn thường mở kết nối vào thiết bị. Cách điều chỉnh giống như  “cách thay đổi tốc độ động cơ”.
